Hyundai Kona - Instrukcja Obslugi: Sposób działania układu LKA

Włączanie/wyłączanie układu LKA

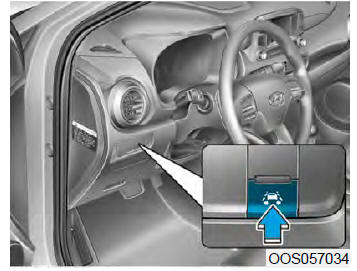

Przy włączonej stacyjce (stan ON) nacisnąć włącznik układu. Znajduje się on na desce rozdzielczej po lewej stronie kierownicy.

Włączenie układu sygnalizuje biała lampka na wyświetlaczu zestawu wskaźników.

Oznacza to, że układ LKA jest WŁĄCZONY, ale nie jest AKTYWNY.

Aby układ LKA mógł się aktywować, prędkość pojazdu musi wynosić co najmniej 60 km/h. Aktywację układu sygnalizuje zielona lampka na wyświetlaczu zestawu wskaźników.

Kolor symbolu układu LKA zmienia się w zależności od stanu układu.

• Kolor biały: Czujnik nie wykrywa linii ograniczających pas ruchu lub prędkość pojazdu jest niższa niż 60 km/h.

• Kolor zielony: Czujnik wykrywa linie ograniczające pas ruchu, układ jest gotowy do ingerencji w kierowanie pojazdem.

Informacja

Jeżeli w poprzednim cyklu jazdy układ był włączony (biała lampka sygnalizacyjna), po kolejnym włączeniu stacyjki (stan ON) włącza się on bez konieczności wykonywania żadnych czynności. Ponowne naciśnięcie włącznika układu LKA powoduje zgaśnięcie lampki sygnalizacyjnej w zestawie wskaźników.

Aktywacja układu LKA

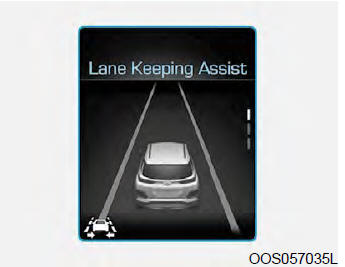

• Aby wyświetlić ekran układu LKA na wyświetlaczu LCD zestawu wskaźników, należy włączyć tryb wspomagania ( ).


• Po wykryciu obu linii ograniczających pas ruchu i spełnieniu wszystkich warunków aktywacji układu LKA pojawia się zielony symbol kierownicy, a lampka sygnalizacyjna układu LKA zmienia kolor z białego na zielony. Oznacza to, że układ LKA jest AKTYWNY i może ingerować w kierowanie pojazdem.

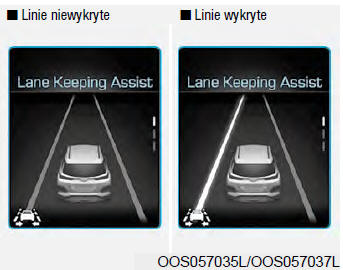

• Kiedy prędkość pojazdu jest wyższa niż 60 km/h i układ wykrywa linie ograniczające pas ruchu, kolor linii na wyświetlaczu zmienia się z szarego na biały.

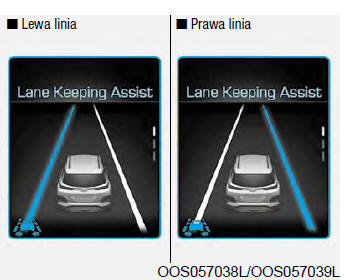

• Jeżeli układ wykrywa lewą linię ograniczającą pas ruchu, jej kolor na wyświetlaczu zmienia się z szarego na biały.
• Jeżeli układ wykrywa prawą linię ograniczającą pas ruchu, jej kolor na wyświetlaczu zmienia się z szarego na biały.
• Aby układ mógł się całkowicie aktywować, musi wykryć obie linie.
• Układ LKA aktywuje się po włączeniu go za pomocą włącznika i przekroczeniu prędkości 60 km/h. Jeżeli pojazd zaczyna zjeżdżać ze swojego pasa ruchu, układ LKA działa w następujący sposób:

Na wyświetlaczu LCD zestawu wskaźników pojawia się ostrzeżenie wizualne. Na wyświetlaczu LCD miga linia ograniczająca pas ruchu po stronie, w którą zjeżdża pojazd.

Pojawienie się symbolu kierownicy oznacza, że układ ingeruje w kierowanie pojazdem, tak by nie przekroczył linii ograniczającej pas ruchu.

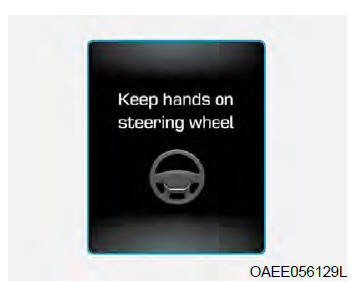

Keep hands on steering wheel (trzymać ręce na kierownicy) Jeżeli kierowca na kilka sekund puści kierownicę przy aktywnym układzie LKA, układ ostrzega kierowcę.

Informacja

Komunikat ten może pojawić się również w przypadku zbyt słabego trzymania kierownicy.

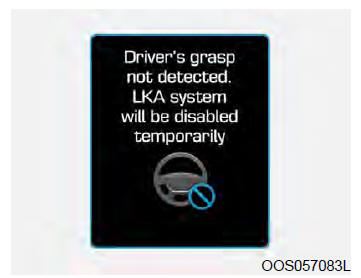

Driver's grasp not detected. LKA system will be disabled temporarily (nie wykryto trzymania kierownicy przez kierowcę, układ LKA zostanie chwilowo wyłączony) Jeżeli w ciągu kilku sekund od pojawienia się komunikatu "Keep hands on steering wheel" (trzymać ręce na kierownicy) kierowca nie chwyci kierownicy, układ przerywa ingerowanie w kierowanie pojazdem i jedynie ostrzega o przekroczeniu linii ograniczającej pas ruchu.

Po ponownym chwyceniu kierownicy układ wznawia ingerowanie w kierowanie pojazdem.

Informacja

• Kierowca zachowuje możliwość kierowania pojazdem nawet podczas ingerencji układu.
• Podczas ingerencji układu w kierowanie pojazdem kierownica może stawiać większy opór niż zazwyczaj.
