Hyundai Kona - Instrukcja Obslugi: Opis bezpieczników i przekaźników

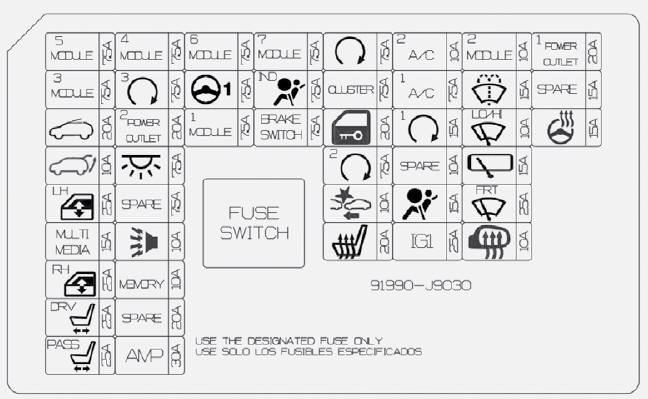

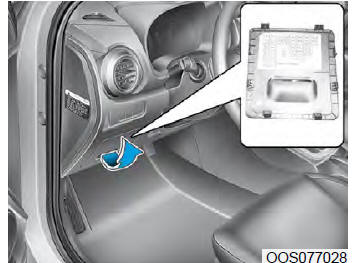

Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki


Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Informacja

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w niniejszej Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Bezpieczniki


Skrzynka bezpieczników pod deską rozdzielczą

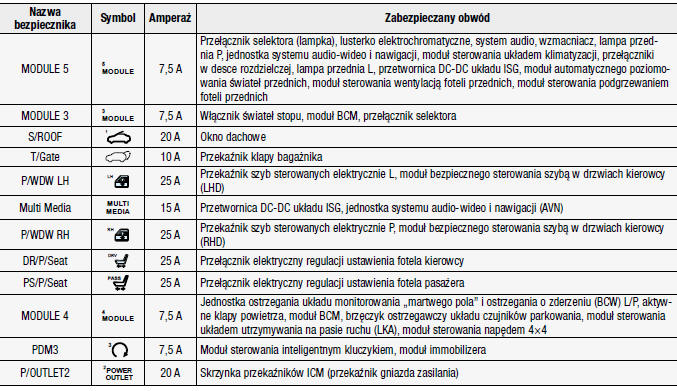

Bezpieczniki


Skrzynka bezpieczników pod deską rozdzielczą

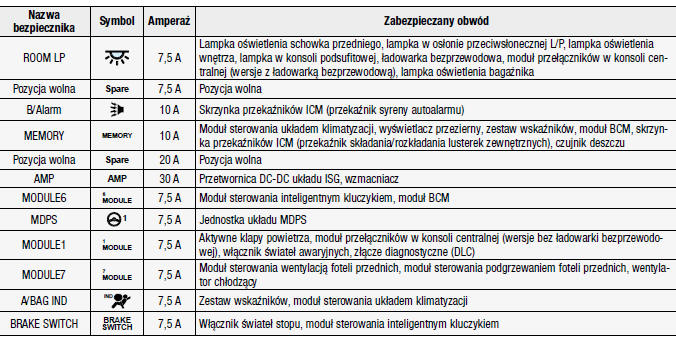

Bezpieczniki


Skrzynka bezpieczników pod deską rozdzielczą

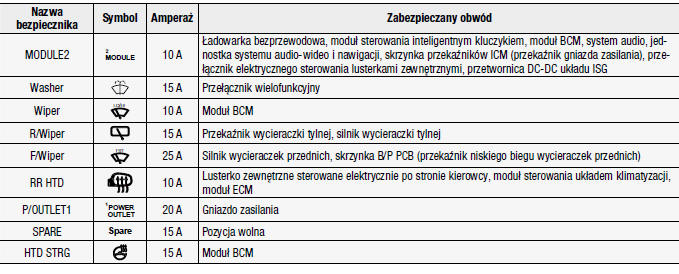

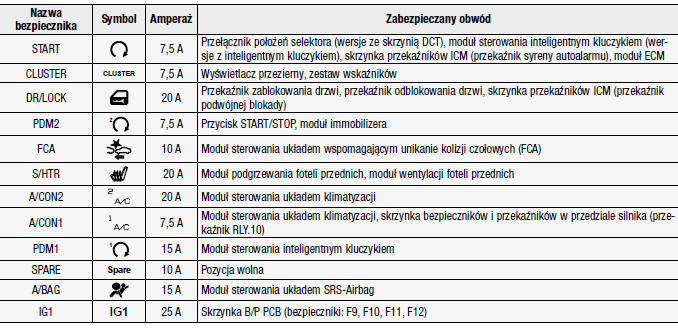

Bezpieczniki


Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki

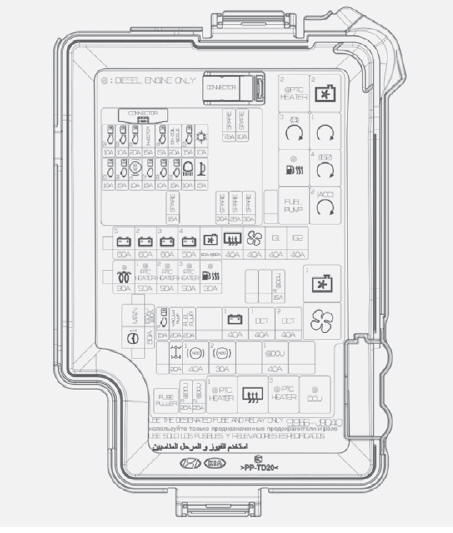

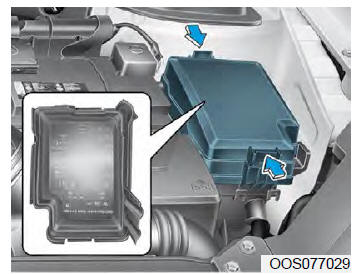

Skrzynka bezpieczników i przekaźników w przedziale silnika

Bezpieczniki


Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Informacja

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w niniejszej Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Bezpieczniki

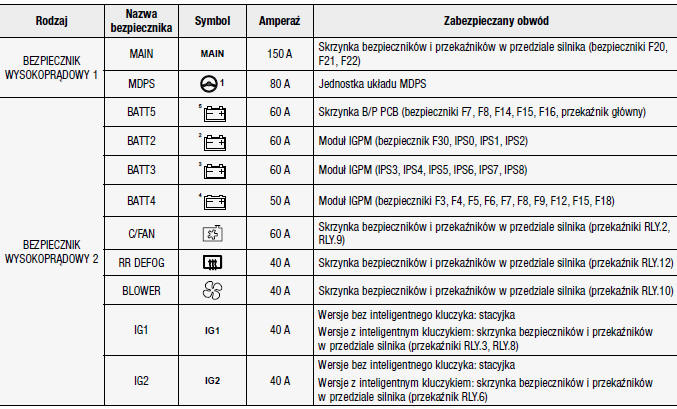

Skrzynka bezpieczników i przekaźników w przedziale silnika

Bezpieczniki


Skrzynka bezpieczników i przekaźników w przedziale silnika

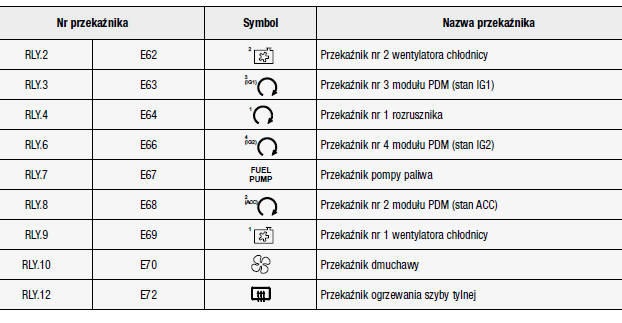

Bezpieczniki

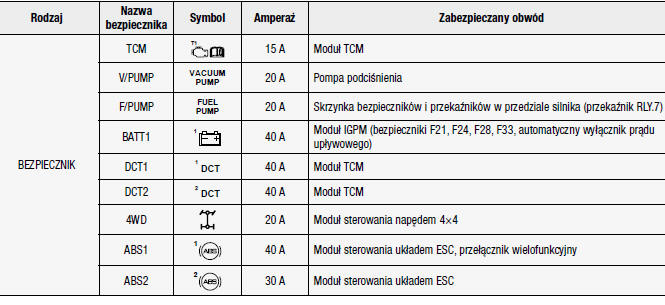

Skrzynka bezpieczników i przekaźników w przedziale silnika

Bezpieczniki


Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Gamma 1.6 T-GDI

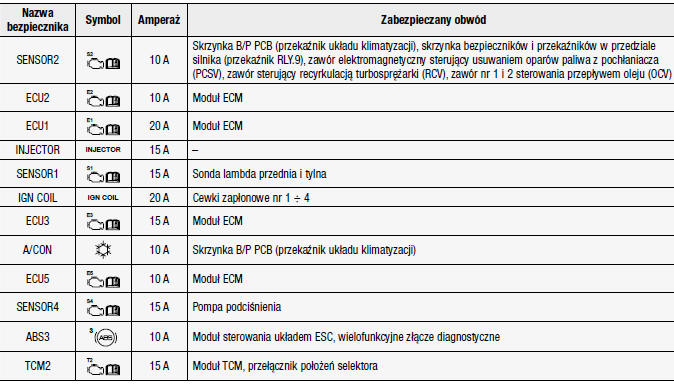

Bezpieczniki

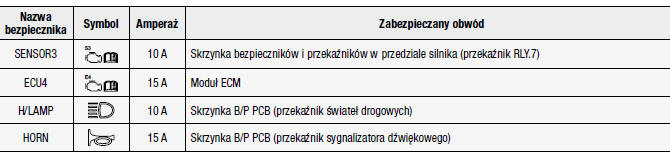

Bezpieczniki

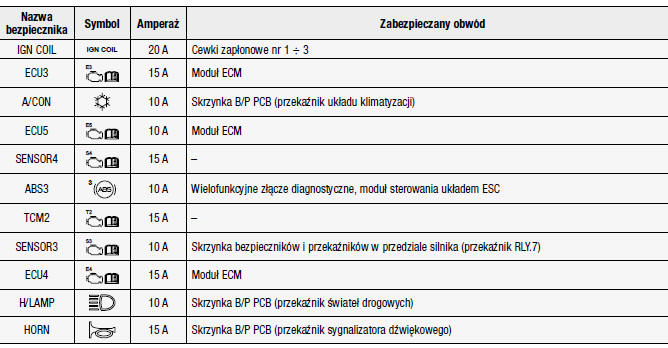

Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Kappa 1.0 T-GDI

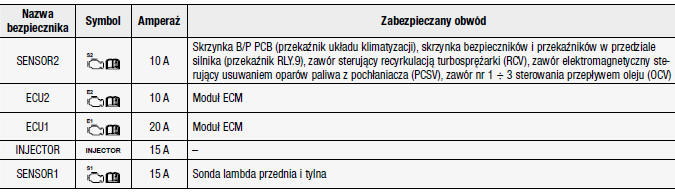

Bezpieczniki


Bezpieczniki

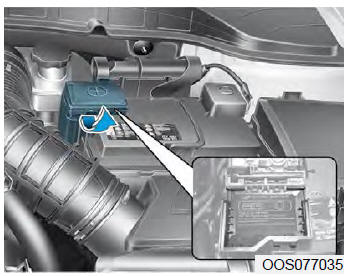

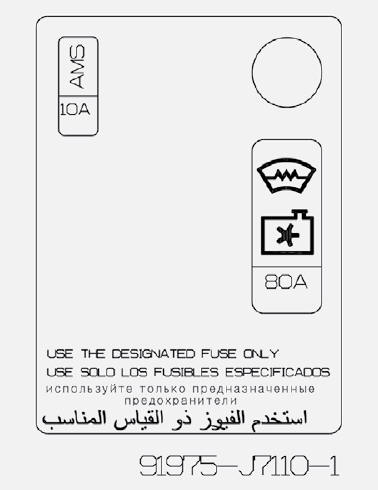

Skrzynka bezpieczników i przekaźników w przedziale silnika (osłona zacisków akumulatora)

Bezpieczniki


Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Informacja

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w niniejszej Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Bezpieczniki


UWAGA

Po sprawdzeniu skrzynki bezpieczników w przedziale silnika należy dokładnie założyć pokrywę skrzynki. W przeciwnym razie do skrzynki może dostać się woda i spowodować usterkę elektryczną.

Wymiana bezpieczników w przedziale silnika

1. Wyłączyć pojazd. 2. Wyłączyć wszystkie przełączniki. 3. Przycisnąć krawędź pokrywy skrzynki bezpiecznikó ...
