Hyundai Kona - Instrukcja Obslugi: Zasada działania układu poduszek powietrznych

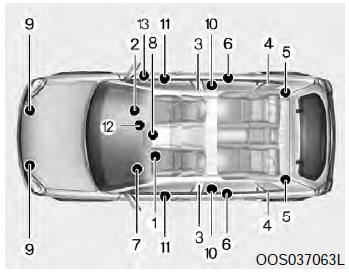

W skład układu poduszek powietrznych (SRS-Airbag) wchodzą następujące elementy:

1. Przednia poduszka powietrzna kierowcy
2. Przednia poduszka powietrzna pasażera
3. Boczne poduszki powietrzne
4. Kurtynowe poduszki powietrzne
5. Pasy bezpieczeństwa tylne ze zwijaczami i napinaczami (jeżeli występują)
6. Pasy bezpieczeństwa ze zwijaczami i napinaczami
7. Lampka ostrzegawcza układu poduszek powietrznych (SRS-Airbag)
8. Moduł sterowania układem SRS-Airbag i czujnik przewrócenia się pojazdu na bok lub dach
9. Czujniki zderzenia czołowego
10. Czujniki uderzenia bocznego
11. Ciśnieniowe czujniki uderzenia bocznego
12. Lampka sygnalizacyjna włączenia/ wyłączenia przedniej poduszki powietrznej pasażera
13. Wyłącznik przedniej poduszki powietrznej pasażera

Moduł sterowania układem poduszek powietrznych przy włączonej stacyjce (stan ON) stale monitoruje stan wszystkich elementów układu. Ponadto w przypadku kolizji na podstawie sygnałów czujników układu określa on, czy siła uderzenia wymaga aktywacji poduszek powietrznych i/lub napinaczy pasów bezpieczeństwa.


Lampka ostrzegawcza układu poduszek powietrznych (SRS-Airbag)

Wygląd lampki ostrzegawczej układu poduszek powietrznych (SRS-Airbag) w zestawie wskaźników przedstawiono na ilustracji.

Moduł sterowania układem poduszek powietrznych stale monitoruje stan wszystkich elementów układu. Świecąca się lampka ostrzegawcza oznacza potencjalną usterkę układu poduszek powietrznych.

Podczas silnego zderzenia czołowego czujniki wykrywają szybki spadek prędkości pojazdu. Jeżeli opóźnienie przekracza wartość progową, moduł sterowania aktywuje przednie poduszki powietrzne we właściwym momencie i z wymaganą siłą.

Przednie poduszki powietrzne zwiększają bezpieczeństwo kierowcy i pasażera podczas zderzeń czołowych, przy których pasy bezpieczeństwa nie zapewniają wystarczającej ochrony. W przypadku uderzenia bocznego albo przewrócenia się pojazdu na bok lub na dach mogą aktywować się boczne poduszki powietrzne. Poduszki te stanowią dodatkową ochronę, zapewniając podparcie boczne górnej części tułowia.

• Poduszki powietrzne są gotowe do aktywacji tylko wtedy, gdy stacyjka jest włączona (stan ON).
• Aby chronić przed poważnymi obrażeniami, poduszki powietrzne aktywują się w przypadku niektórych zderzeń czołowych lub bocznych.
• Aktywacja poduszek powietrznych nie zależy bezpośrednio od prędkości pojazdu.

  Ogólnie rzecz biorąc, aktywacja poszczególnych poduszek powietrznych zależy od opóźnienia w trakcie kolizji i jego kierunku. Wysłanie sygnału aktywacji poduszek powietrznych przez moduł sterowania układem SRS-Airbag zależy przede wszystkim od tych dwóch czynników.

• Aktywacja poduszek powietrznych zależy pośrednio również od innych czynników, takich jak prędkość pojazdu, opóźnienie w trakcie kolizji/siła uderzenia i kierunek, a także sztywność pojazdów lub przeszkód, z którymi zderzył się pojazd.

  Aktywacja układu poduszek powietrznych zależy pośrednio również od wielu innych czynników.

• Przednie poduszki powietrzne napełniają i opróżniają się w sposób niemal natychmiastowy.

  Zaobserwowanie momentu napełniania poduszek powietrznych podczas wypadku jest praktycznie niemożliwe.

  Zdecydowanie bardziej prawdopodobne jest zobaczenie po wypadku już opróżnionych poduszek powietrznych, zwisających z miejsc mocowania.

• W pojazdach wyposażonych w czujnik przewrócenia się pojazdu na bok lub na dach, boczne i/lub kurtynowe poduszki powietrzne napełniają się nie tylko podczas silnych uderzeń bocznych, ale również w przypadku przewrócenia się pojazdu na bok lub na dach.

  W przypadku przewrócenia się pojazdu na bok lub na dach kurtynowe poduszki powietrzne pozostają napełnione dłużej.

  Ma to na celu ochronę kierowcy i pasażerów przed wypadnięciem z pojazdu (jeżeli jest wyposażony w czujnik przewrócenia się pojazdu na bok lub dach).

• Aby zapewnić odpowiednią ochronę podczas poważnego wypadku, poduszki powietrzne muszą napełniać się bardzo szybko. Zderzenie jest zjawiskiem nagłym, dlatego poduszka powietrzna musi napełniać się błyskawicznie, zanim użytkownik siłą bezwładności uderzy w wewnętrzne elementy samochodu.

  Krótki czas napełniania zmniejsza ryzyko odniesienia poważnych obrażeń zagrażających zdrowiu lub życiu i dlatego jest ważnym elementem koncepcji działania poduszek powietrznych.

  Ubocznym skutkiem koniecznego, gwałtownego napełniania poduszek powietrznych mogą być jednak otarcia twarzy, stłuczenia lub złamania kości.

• Jeżeli kierowca lub pasażer znajduje się zdecydowanie zbyt blisko poduszki powietrznej, aktywująca się poduszka powietrzna może stanowić poważne zagrożenie dla jego życia.

Aktywujące się poduszki powietrzne mogą spowodować obrażenia osoby zajmującej nieprawidłową pozycję. Największe ryzyko powoduje siedzenie zbyt blisko poduszki powietrznej. Poduszka powietrzna do napełnienia się potrzebuje miejsca. Dlatego zaleca się, by kierowca utrzymywał możliwie największą odległość między środkiem kierownicy a klatką piersiową, zachowując przy tym ciągłą kontrolę nad pojazdem.

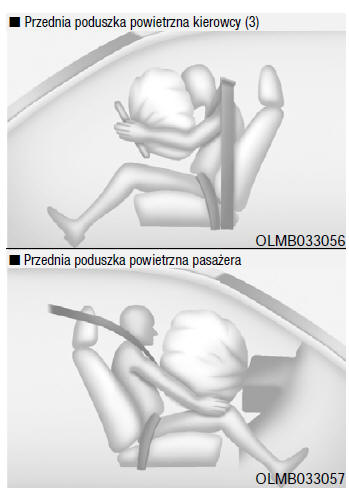

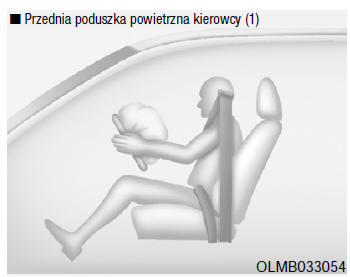

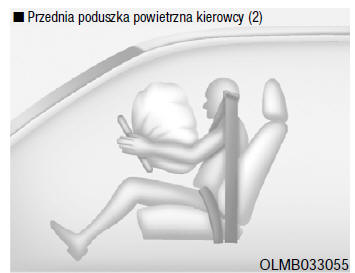

Jeżeli moduł sterowania układem poduszek powietrznych wykrywa zderzenie czołowe przekraczające wartość progową, automatycznie powoduje aktywację przednich poduszek powietrznych.

Podczas aktywacji poduszek powietrznych nacięcia wykonane w ich pokrywach otwierają się pod działaniem ciśnienia napełniających się poduszek. Odchylenie pokryw umożliwia całkowite napełnienie się poduszek powietrznych.

Całkowicie napełniona poduszka powietrzna, w połączeniu z prawidłowo zapiętym pasem bezpieczeństwa, powstrzymuje przemieszczanie się kierowcy lub pasażera, zmniejszając tym samym ryzyko urazu głowy lub klatki piersiowej.

Aby zachować widoczność do przodu, umożliwić kierowcy operowanie kierownicą i innymi elementami sterowania pojazdu, po całkowitym napełnieniu poduszka powietrzna zaczyna się natychmiast opróżniać.
