KIA Niro - Instrukcja Obslugi: Regulacja reflektorów i świateł przeciwmgielnych

Regulacja reflektorów

1.Doprowadzić ciśnienie w ogumieniu do wymaganej wartości i usunąć z pojazdu wszelkie obciążenie z wyjątkiem kierowcy, koła zapasowego i narzędzi.

2.Pojazd powinien stać na płaskim podłożu.

3.Narysować na ekranie pionowe linie (dwie pionowe linie przechodzące przez środki odpowiednio prawego i lewego reflektora) oraz linię poziomą (poziomą linię przechodzącą przez środki obu reflektorów).

4.Przy prawidłowo działających reflektorach i akumulatorze ustawić reflektory w ten sposób, aby najjaśniejsze oświetlone obszary odpowiadały przecięciom pionowych linii z poziomą.

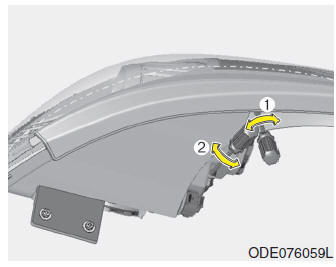

5.Aby wyregulować światła drogowe, przesuwając kierunek świecenia w górę lub w dół, przekręcić śrubę regulacyjną (1) w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara. Aby wyregulować światła mijania, przesuwając kierunek świecenia w górę lub w dół, przekręcić śrubę regulacyjną (2) w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara.

Regulacja przednich świateł przeciwmgielnych

Przednie światła przeciwmgielne można wyregulować tak samo, jak reflektory.

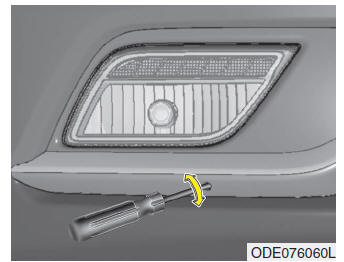

Regulację należy wykonywać przy prawidłowo działających przednich światłach przeciwmgielnych i akumulatorze. Aby wyregulować przednie światła przeciwmgielne, przesuwając kierunek świecenia w w górę lub w dół, przekręcić śrubę regulacyjną w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara.

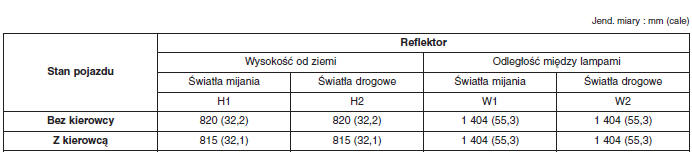

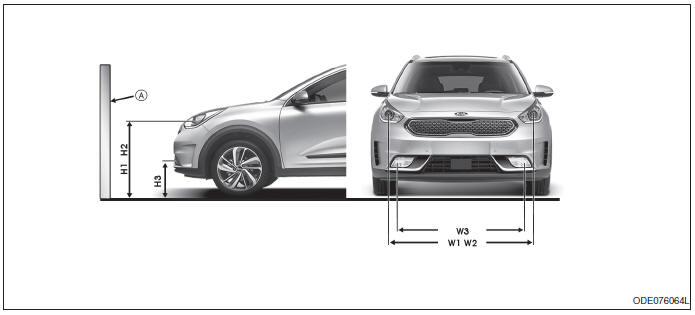

Punkt celu

* A : Ekran

1. Linia pionowa środka żarówki reflektora lewego (światła mijania)
2. Linia pionowa środka żarówki reflektora prawego (światła mijania)
3. Linia pozioma środka żarówki reflektora (światła mijania)
4. Linia odcięcia
5. Oś pojazdu
6. Podłoże

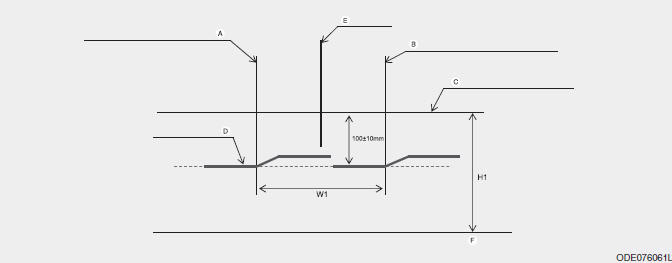

Światło mijania (LHD)

1. Włączyć światła mijania (bez kierowcy w pojeździe).

2. Linia odcięcia powinna być rzutowana na linię odcięcia widoczną na rysunku.

3. Przy regulacji światła mijania, najpierw należy dopasować linię poziomą, a następnie pionową.

4. Jeśli pojazd jest wyposażony w urządzenie poziomujące reflektory, to regulację należy wykonywać przy ustawieniu 0.

1. Linia pionowa środka żarówki reflektora lewego (światła mijania)
2. Linia pionowa środka żarówki reflektora prawego (światła mijania)
3. Linia pozioma środka żarówki reflektora (światła mijania)
4. Linia odcięcia
5. Oś pojazdu
6. Podłoże

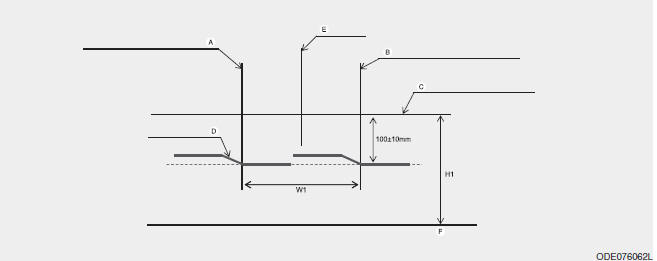

Światło mijania (RHD)

1. Włączyć światła mijania (bez kierowcy w pojeździe).

2. Linia odcięcia powinna być rzutowana na linię odcięcia widoczną na rysunku.

3. Przy regulacji światła mijania, najpierw należy dopasować linię poziomą, a następnie pionową.

4. Jeśli pojazd jest wyposażony w urządzenie poziomujące reflektory, to regulację należy wykonywać przy ustawieniu 0.

1. Linia pionowa środka żarówki lewej lampy przeciwmgielnej
2. Linia pionowa środka żarówki prawej lampy przeciwmgielnej
3. Linia pozioma środka żarówki lampy przeciwmgielnej (światła mijania)
4. Linia odcięcia
5. Oś pojazdu
6. Górna granica
7. Podłoże

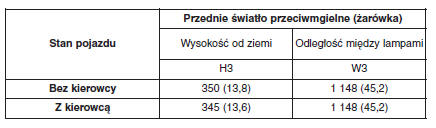

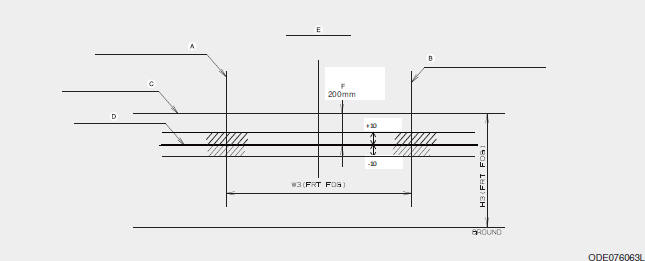

Przednie światło przeciwmgielne

1. Włączyć przednie światła przeciwmgielne (bez kierowcy w pojeździe).

2. Linia odcięcia powinna być rzutowana w dopuszczalnym zakresie (zacieniowany obszar).
