KIA Niro - Instrukcja Obslugi: Wymiana żarówki

Wymiana żarówki reflektora

Wymiana żarówki reflektora (typu HID)

Jeżeli żarówka nie świeci, zalecamy przeprowadzenie kontroli systemu w autoryzowanej stacji obsługi Kia.

OSTRZEŻENIE - światła mijania reflektorów przednich (jeśli jest w wyposażeniu)

Nie należy samodzielnie dokonywać sprawdzania lub wymiany żarówki ksenonowej światła mijania ze względu na możliwość porażenia prądem.

Jeśli światło LED nie działa, zalecamy skontaktować się z autoryzowanym dealerem marki Kia.

UWAGA

Lampy typu HID są wydajniejsze od żarówek halogenowych. Według oszacowań producenta lampy typu HID mogą mieć nawet dwukrotnie dłuższy czas eksploatacji niż żarówki halogenowe (zależnie od częstotliwości użycia). Po dłuższym czasie mogą jednak wymagać wymiany. Częstsze włączanie i wyłączanie lamp HID skraca ich żywotność. Lampy typu HID nie przepalają się tak, jak zwykłe żarówki halogenowe. Jeśli reflektor gaśnie po dłuższym czasie używania, lecz zapala się ponownie po wyłączeniu i włączeniu, to może oznaczać konieczność wymiany lampy HID.

Komponenty oświetleniowe HID są bardziej złożone niż konwencjonalne żarówki halogenowe, dlatego koszt ich wymiany jest wyższy.

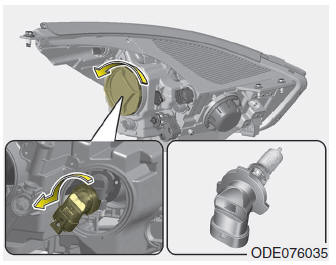

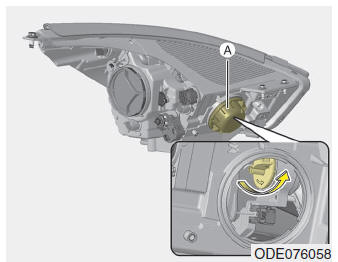

Wymiana żarówki reflektora (światła drogowe/mijania)

Żarówki


  1. Otworzyć maskę silnika.
  2. Zdjąć osłonę żarówki reflektora, obracając w kierunku przeciwnym do ruchu wskazówek zegara.
  3. Rozłączyć złącze oprawy żarówki reflektora.
  4. Wymontować oprawę z lampy, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy oprawy znajdą się w jednej linii z wycięciami lampy.
  5. Zamontować oprawę w zespole lampy, dopasowując zaczepy oprawy do wycięć w zespole lampy. Wcisnąć oprawę w zespół reflektora i obrócić w kierunku zgodnym z ruchem wskazówek zegara.
  6. Założyć osłonę żarówki reflektora, obracając w kierunku zgodnym z ruchem wskazówek zegara.

Żarówka reflektora

Żarówki


OSTRZEŻENIE - Żarówki halogenowe
  • Żarówki halogenowe wypełnione są gazem pod ciśnieniem. W przypadku uszkodzenia żarówka może wybuchnąć, rozrzucając wokół odłamki szkła.
  • Z żarówkami należy obchodzić się ostrożnie, unikając zarysowań i wytarcia.

    Jeżeli żarówki są zapalone, nie mogą stykać się z cieczami.

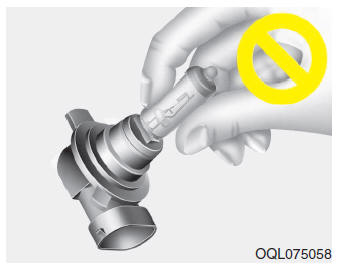

    Nigdy nie dotykać szkła żarówki palcami. Na szkle może pozostać tłuszcz, który powoduje przegrzanie i przepalenie się żarówki.

    Żarówka może być eksploatowana wyłącznie po zamontowaniu w reflektorze.

  • Jeżeli żarówka zostanie uszkodzona lub pęknie, należy ją niezwłocznie wymienić, a zużytą żarówkę ostrożnie wyrzucić.
  • Podczas wymiany żarówek zakładać okulary ochronne.

    Przed podjęciem prac związanych z żarówką należy pozostawić ją do ochłodzenia.

Wymiana żarówki przedniego kierunkowskazu

Żarówki


  1. Otworzyć maskę silnika.
  2. Wymontować oprawę z zespołu reflektora, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy oprawy znajdą się w jednej linii z wycięciami zespołu reflektora.
  3. Wyjąć żarówkę z oprawy, wciskając i obracając w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy żarówki znajdą się w jednej linii z wycięciami oprawy. Wyciągnąć żarówkę z oprawy.
  4. Włożyć nową żarówkę w oprawę i obrócić aż do zatrzaśnięcia.
  5. Zamontować oprawę w zespole lampy, dopasowując zaczepy oprawy do wycięć w zespole lampy. Wcisnąć oprawę w zespół reflektora i obrócić w kierunku zgodnym z ruchem wskazówek zegara.

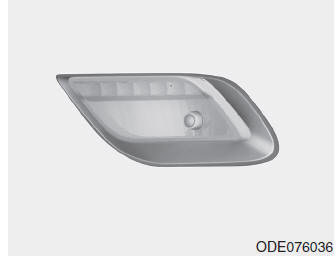

Wymiana żarówki świateł przeciwmgielnych/ świateł dziennych

Żarówki


Jeżeli przednie światło przeciwmgielne (żarówka lub LED) nie świeci się, zalecamy przeprowadzenie kontroli w autoryzowanej stacji obsługi Kia.

Wymiana żarówki świateł stop i tylnych pozycyjnych

Żarówki


1.Otworzyć bagażnik.

2.Otworzyć pokrywę serwisową.

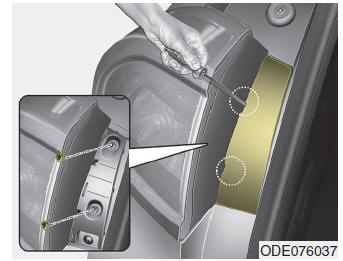

3.Odkręcić wkręty mocujące zespół lampy za pomocą śrubokręta z końcówką krzyżową.

Żarówki

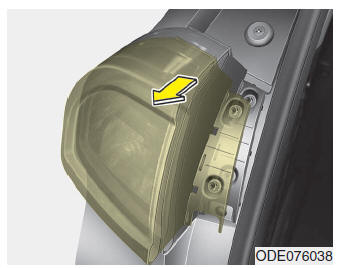

4.Wymontować tylną lampę zespoloną z nadwozia pojazdu.

5.Odłączyć złącze tylnej lampy zespolonej.

Żarówki

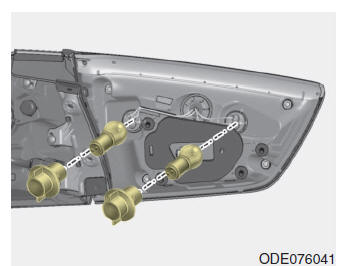

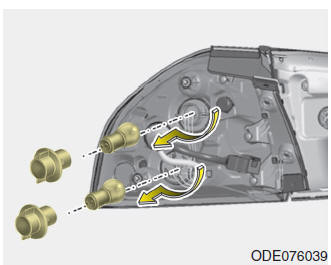

6.Wymontować oprawę z lampy, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy oprawy znajdą się w jednej linii z wycięciami lampy.

7.Wyjąć żarówkę z oprawy, wciskając i obracając w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy żarówki znajdą się w jednej linii z wycięciami oprawy. Wyciągnąć żarówkę z oprawy.

8.Włożyć nową żarówkę w oprawę i obrócić aż do zatrzaśnięcia.

9. Zamontować oprawę w zespole lampy, dopasowując zaczepy oprawy do wycięć w zespole lampy. Wcisnąć oprawę w zespół lampy i obrócić w kierunku zgodnym z ruchem wskazówek zegara.

10. Zamontować tylną lampę zespoloną w nadwoziu pojazdu.

11. Zamontować pokrywę serwisową.

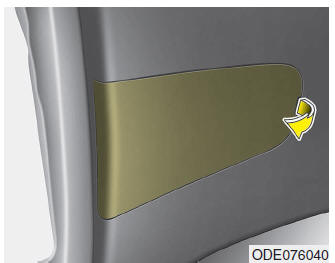

Wymiana żarówki tylnych świateł pozycyjnych (bocznych)

Żarówki


1.Otworzyć bagażnik.

2.Otworzyć pokrywę serwisową.

Żarówki


3.Wymontować oprawę z lampy, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy oprawy znajdą się w jednej linii z wycięciami lampy.

4.Wyjąć żarówkę z oprawy, wciskając i obracając w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy żarówki znajdą się w jednej linii z wycięciami oprawy. Wyciągnąć żarówkę z oprawy.

5.Zamontować nową żarówkę, wkładając ja do oprawy i przekręcając, aż do zablokowania na miejscu.

6.Zamontować oprawę w zespole lampy, dopasowując zaczepy oprawy do wycięć w zespole lampy. Wcisnąć oprawę w zespół lampy i obrócić w kierunku zgodnym z ruchem wskazówek zegara.

7.Zamontować osłonę serwisową, wpychając ją w otwór serwisowy.

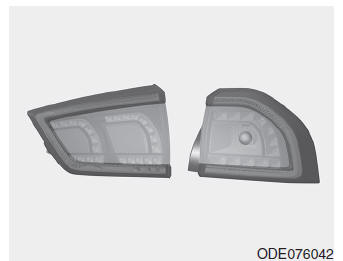

Wymiana żarówki światła stop i tylnych pozycyjnych (LED)

Żarówki


Jeżeli światło stop lub tylne pozycyjne (LED) nie świeci się, zalecamy przeprowadzenie kontroli w autoryzowanej stacji obsługi Kia.

Wymiana żarówki świateł cofania

Żarówki


Jeśli światło cofania nie działa, zalecamy skontaktować się z autoryzowanym dealerem marki Kia.

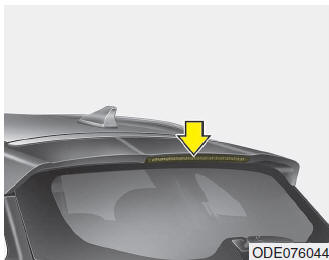

Wymiana żarówki dodatkowego światła stop

Żarówki


Jeżeli dodatkowe światło stop (LED) nie działa, zalecamy przeprowadzenie kontroli w autoryzowanej stacji obsługi Kia.

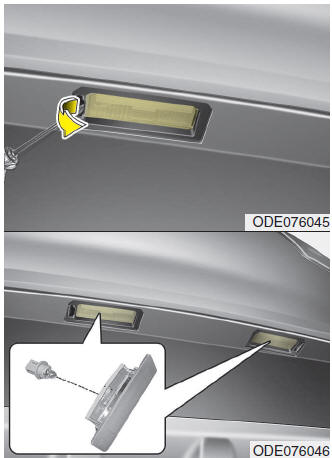

Wymiana żarówki lampki oświetlającej tablicę rejestracyjną

Żarówki


1. Za pomocą śrubokręta z końcówką płaską delikatnie podważyć klosz obudowy lampki wewnętrznej.

2.Wymontować oprawę z lampy, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara, aż zaczepy oprawy znajdą się w jednej linii z wycięciami lampy.

3.Wyjąć żarówkę z oprawy przez pociągnięcie.

4. Zamontować nową żarówkę wkładając ja do oprawy.

5. Zamontować oprawę w zespole lampy, dopasowując zaczepy oprawy do wycięć w zespole lampy. Wcisnąć oprawę w zespół lampy i obrócić w kierunku zgodnym z ruchem wskazówek zegara.

6. Dopasować zaczepy klosza do wycięć w obudowie lampki wewnętrznej i wcisnąć klosz aż do zatrzaśnięcia.

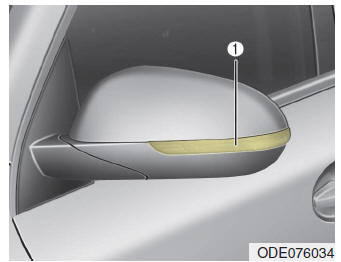

Wymiana żarówki kierunkowskazu bocznego (LED)

Żarówki


Jeżeli kierunkowskaz boczny (LED) nie działa, zalecamy przeprowadzenie kontroli w autoryzowanej stacji obsługi Kia.

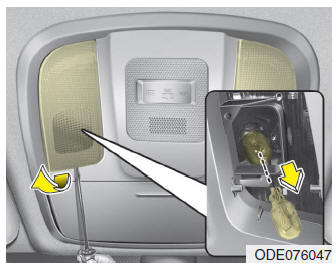

Wymiana żarówki lampki punktowej

Żarówki


Jeżeli lampka punktowa (żarówka lub LED) nie świeci się, zalecamy przeprowadzenie kontroli w autoryzowanej stacji obsługi Kia.

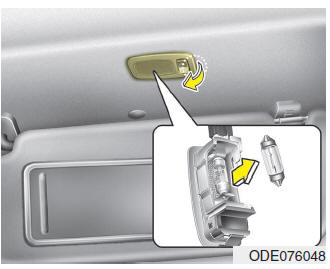

Wymiana żarówki lampki w osłonie przeciwsłonecznej

Żarówki


OSTRZEŻENIE

Przed podjęciem prac związanych z lampkami wewnętrznymi upewnić się, że wciśnięty jest przycisk OFF.

Pozwoli to uniknąć oparzeń palców lub porażenia elektrycznego.

1.Za pomocą śrubokręta z końcówką płaską delikatnie podważyć zespół lampki.

2.Wyjąć żarówkę przez pociągnięcie.

3.Zamontować nową żarówkę w oprawie.

4.Zamontować zespół lampki na miejscu.

OSTROŻNIE

Zachować ostrożność, aby nie pobrudzić i nie uszkodzić soczewek, zaczepów ani obudów z tworzywa sztucznego.

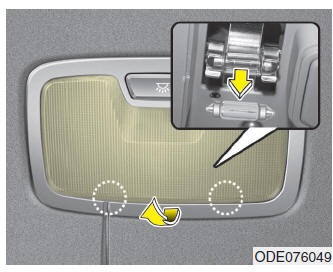

Wymiana żarówki lampki wewnętrznej

Żarówki


OSTRZEŻENIE

Przed podjęciem prac związanych z lampkami wewnętrznymi upewnić się, że wciśnięty jest przycisk OFF.

Pozwoli to uniknąć oparzeń palców lub porażenia elektrycznego.

1.Za pomocą śrubokręta z końcówką płaską delikatnie podważyć klosz obudowy lampki wewnętrznej.

2.Wyjąć żarówkę przez pociągnięcie.

3.Zamontować nową żarówkę w oprawie.

4.Dopasować zaczepy soczewki do wycięć w obudowie lampki wewnętrznej i wcisnąć soczewkę aż do zatrzaśnięcia.

OSTROŻNIE

Zachować ostrożność, aby nie pobrudzić i nie uszkodzić soczewek, zaczepów ani obudów z tworzywa sztucznego.

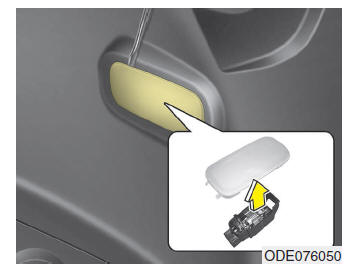

Wymiana żarówki lampki w bagażniku

Żarówki


1. Za pomocą śrubokręta z końcówką płaską delikatnie podważyć klosz obudowy lampki wewnętrznej.

2.Wyjąć żarówkę przez pociągnięcie.

3.Zamontować nową żarówkę w oprawie.

4.Dopasować zaczepy soczewki do wycięć w obudowie lampki wewnętrznej i wcisnąć soczewkę aż do zatrzaśnięcia.

OSTROŻNIE

Zachować ostrożność, aby nie pobrudzić i nie uszkodzić soczewek, zaczepów ani obudów z tworzywa sztucznego.

UWAGA

Jeżeli światło LED nie działa, zalecamy przeprowadzenie kontroli systemu w autoryzowanej stacji obsługi Kia.
