Mazda CX-5 - Instrukcja Obslugi: Pokrywa bagażnika

OSTRZEŻENIE

Nigdy nie przewoź pasażerów w bagażniku: Przewożenie pasażerów w bagażniku jest niebezpieczne. Osoby te mogą doznać poważnych obrażeń lub zginąć podczas gwałtownego hamowania lub wypadku.

Nie pozostawiaj bagażu nieodpowiednio zabezpieczonego (ułożonego w stosy) w bagażniku: W przeciwnym razie może on przemieścić się lub przewrócić, powodując obrażenia lub wypadek. Ponadto, nie układaj bagażu tak, aby wystawał poza wysokość oparć siedzeń. Może on w ten sposób zasłonić boczne lub tylne pole widzenia.

PRZESTROGA

• Przed otwarciem pokrywy bagażnika usuń z niej nagromadzony śnieg lub lód.

  W przeciwnym razie pokrywa bagażnika może zamknąć się pod ciężarem śniegu lub lodu, powodując obrażenia ciała.

• Zachowaj ostrożność podczas otwierania/zamykania pokrywy bagażnika, gdy wieje silny wiatr. Silny podmuch w stronę pokrywy bagażnika może zamknąć ją nagle, powodując obrażenia ciała.
• Otwieraj pokrywę bagażnika całkowicie i upewnij się, czy pozostaje ona w pozycji otwartej. Jeśli pokrywa bagażnika zostanie otwarta jedynie częściowo, drgania lub wiatr mogą spowodować jej nagłe zamknięcie się i spowodowanie obrażeń.
• Podczas wkładania lub wyjmowania bagażu z bagażnika silnik samochodu powinien być wyłączony. W przeciwnym razie możesz zostać poparzony spalinami wydostającymi się z rury wydechowej.

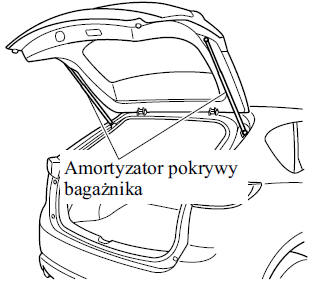

• Nie naciskaj na amortyzatory pokrywy bagażnika, np. rękoma. W przeciwnym wypadku amortyzatory mogą się wygiąć, uniemożliwiając poruszanie pokrywą.

• Nie modyfikuj ani nie wymieniaj amortyzatorów pokrywy bagażnika.

  Skonsultuj się z wyspecjalizowanym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy, jeżeli amortyzatory pokrywy bagażnika są zniekształcone lub uszkodzone z przyczyn takich jak kolizja lub jeżeli wystąpił jakikolwiek inny problem.

Otwieranie i zamykanie pokrywy bagażnika

Otwieranie pokrywy bagażnika za pomocą przycisku elektrycznego otwierania pokrywy bagażnika

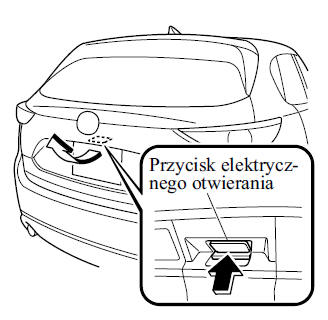

Odblokuj drzwi i pokrywę bagażnika, naciśnij przycisk elektrycznego otwierania pokrywy bagażnika, a następnie podnieś pokrywę po zwolnieniu zatrzasku.

Jeśli chodzi o obsługę elektrycznie sterowanej pokrywy bagażnika, należy się zapoznać z rozdziałem "Elektrycznie sterowana pokrywa bagażnika".

UWAGA (Z zaawansowanym systemem zdalnego otwierania)

• Zablokowaną pokrywę bagażnika można również otworzyć, gdy klucz znajduje się w zasięgu działania.
• Podczas otwierania pokrywy bagażnika, w sytuacji gdy wszystkie drzwi i pokrywa są zablokowane, odblokowanie pokrywy po naciśnięciu przycisku elektrycznego otwierania pokrywy bagażnika może zająć kilka sekund.
• Pokrywę bagażnika można zamknąć, gdy drzwi są zablokowane, a klucz pozostał w samochodzie. Pokrywę bagażnika można jednak otworzyć przyciskiem elektrycznego otwierania, by wyjąć z pojazdu pozostawiony klucz. Jeżeli pokrywy bagażnika nie można otworzyć mimo wykonania tego typu procedury, najpierw całkowicie zamknij pokrywę bagażnika, a następnie naciśnij na przycisk elektrycznego otwierania bagażnika, aby całkowicie otworzyć pokrywę.
• W przypadku odblokowania pokrywy bagażnika za pomocą przycisku elektrycznego otwierania pokrywa unosi się lekko. Jeżeli użytkownik nie poruszy pokrywą przez pewien czas, nie będzie można jej podnieść.

  Aby otworzyć Naciśnij ponownie przycisk elektrycznego otwierania bagażnika.

  Aby zamknąć Aby zamknąć lekko uniesioną pokrywę bagażnika, należy najpierw otworzyć ją całkowicie, naciskając przycisk elektrycznego otwierania, zaczekać 1 sekundę lub dłużej, a następnie zamknąć ją.

• Jeśli pokrywa bagażnika nie jest całkowicie zamknięta, kierowcę powiadamia o takiej sytuacji ostrzeżenie wyświetlane w zestawie wskaźników.
• Gdy akumulator samochodu rozładuje się lub nastąpi uszkodzenie instalacji elektrycznej i pokrywa bagażnika nie odblokuje się, pokrywę tę można otworzyć, wykonując procedurę awaryjną.

Zamykanie pokrywy bagażnika

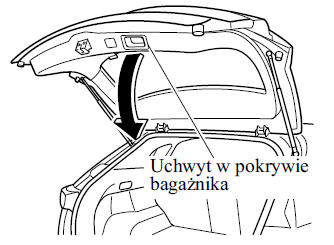

Obniż powoli pokrywę bagażnika, korzystając z uchwytu, a następnie naciśnij oburącz na zamkniętą pokrywę.

Nie trzaskaj pokrywą. Spróbuj unieść pokrywę, aby upewnić się, czy jest właściwie zablokowana.

Jeśli chodzi o obsługę elektrycznie sterowanej pokrywy bagażnika, należy się zapoznać z rozdziałem "Elektrycznie sterowana pokrywa bagażnika".

UWAGA

Upewnij się, że pokrywa bagażnika jest skutecznie zamknięta.

Spróbuj przesunąć pokrywę bagażnika, nie naciskając przycisku elektrycznego otwierania, w celu sprawdzenia, czy pokrywa bagażnika nie pozostała niedomknięta.

Elektrycznie sterowana pokrywa bagażnika jest otwierana/zamykana za pomocą przełączników we wnętrzu samochodu lub przycisków na nadajniku centralnego zamka.

OSTRZEŻENIE

Zawsze obserwuj otwieranie i zamykanie elektrycznie sterowanej pokrywy bagażnika oraz sprawdzaj, czy została całkowicie zamknięta: Otwieranie lub zamykanie elektrycznie sterowanej pokrywy bagażnika bez wzrokowego kontrolowania jej jest niebezpieczne. W przypadku niewidocznych przeszkód oraz z powodu funkcji zabezpieczenia przed zgnieceniem, pokrywa bagażnika może nie zostać całkowicie zamknięta, co - jeśli nie zostanie zauważone - może prowadzić do poważnych obrażeń ciała lub śmierci w razie wypadnięcia pasażera z pojazdu.

Niesprawdzenie obszaru wokół pokrywy bagażnika przed uruchomieniem jej przy użyciu przełącznika elektrycznie sterowanej pokrywy bagażnika lub przycisku nadajnika systemu centralnego zamka zagraża bezpieczeństwu. Ktoś może zostać przytrzaśnięty pomiędzy pokrywą bagażnika a innym przedmiotem podczas elektrycznego otwierania jej lub pomiędzy pokrywą bagażnika a samochodem podczas elektrycznego zamykania pokrywy, a to może doprowadzić do poważnych obrażeń ciała.

Nigdy nie zezwalaj dzieciom na zabawę systemem elektrycznie sterowanej pokrywy bagażnika: Zezwolenie dzieciom na zabawę systemem elektrycznie sterowanej pokrywy bagażnika oraz pilotem centralnego zamka jest niebezpieczne. Dzieci nie są świadome niebezpieczeństwa zgniecenia palców i dłoni przez poruszającą się pokrywę bagażnika. Przytrzaśnięcie szyi, głowy lub rąk podczas zamykania się drzwi/pokrywy może skutkować śmiercią lub poważnymi obrażeniami.

PRZESTROGA

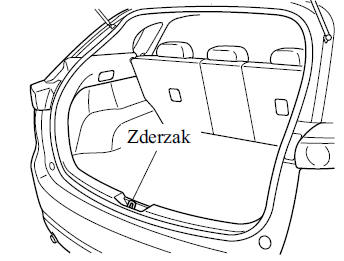

• Podczas zamykania elektrycznie sterowanej pokrywy bagażnika upewnij się, że wokół zderzaka pokrywy nie ma żadnych obcych przedmiotów. Jeśli jakieś obce przedmioty zakrywają zderzak, pokrywa bagażnika może nie zamknąć się prawidłowo.

• Na elektrycznie sterowanej pokrywie bagażnika nie instaluj akcesoriów innych niż wyszczególnione przez producenta. W przeciwnym razie jej automatyczne otwarcie/zamknięcie będzie niemożliwe, a to może doprowadzić do jej awarii.
• Zachowaj ostrożność podczas przełączania elektrycznego trybu sterowania pokrywą bagażnika na tryb manualny. W zależności od jej położenia elektrycznie sterowana pokrywa bagażnika może niespodziewanie otworzyć się/zamknąć się, co może doprowadzić do obrażeń ciała.

UWAGA

• Nie wywieraj niepotrzebnej siły na elektrycznie sterowaną pokrywę bagażnika, gdy jest ona otwierana/ zamykana elektrycznie. Wywarcie nadmiernej siły może spowodować automatyczne odwrócenie kierunku ruchu pokrywy bagażnika. To z kolei może doprowadzić do jej awarii.
• Pokrywa bagażnika może nie otworzyć się/zamknąć się elektrycznie, jeśli samochód zaparkowany jest na wzniesieniu lub jeśli wieje silny wiatr albo pokrywa bagażnika jest obciążona śniegiem.
• W razie przepalenia się bezpiecznika systemu elektrycznie sterowanej pokrywy bagażnika pokrywy nie można otworzyć ani przy użyciu przycisku elektrycznie sterowanej pokrywy bagażnika ani za pomocą przycisku elektrycznego otwierania pokrywy bagażnika. Aby otworzyć pokrywę bagażnika, należy użyć dźwigni otwierania awaryjnego.
• Przed odłączeniem akumulatora pojazdu zamknij całkowicie elektrycznie sterowaną pokrywę bagażnika. Po odłączeniu akumulatora przy otwartej pokrywie bagażnika po ponownym podłączeniu akumulatora automatyczne otwarcie lub zamknięcie pokrywy nie będzie możliwe. Jeśli tak się stanie, zamknij całkowicie pokrywę ręcznie, aby przywrócić funkcję automatycznego otwierania/zamykania pokrywy.
• Jeśli system ten wykryje obciążenie, spowodowane na przykład śniegiem zalegającym na pokrywie bagażnika, podczas próby elektrycznego otwarcia jej po krótkim, trzykrotnym sygnale dźwiękowym nastąpi zatrzymanie i odwrócenie ruchu pokrywy.
• Jeśli pokrywa bagażnika jest obciążona śniegiem, usuń śnieg z pokrywy przed uruchomieniem jej.

Obsługa za pomocą nadajnika

Naciśnij przycisk elektrycznie sterowanej pokrywy bagażnika i przytrzymaj go przez sekundę lub dłużej. Światła awaryjne migną dwa razy i pokrywa bagażnika otworzy się/zamknie po wyemitowaniu sygnału dźwiękowego.

UWAGA

• Gdy włącznik zapłonu znajduje się w pozycji ON, nadajnik nie działa.
• Podczas otwierania pokrywy bagażnika poprzez naciśnięcie przycisku elektrycznie sterowanej pokrywy bagażnika na nadajniku, pokrywa bagażnika może zostać otwarta, nawet jeśli jest zablokowana.
• Jeśli przycisk elektrycznie sterowanej pokrywy bagażnika na nadajniku zostanie naciśnięty podczas elektrycznego otwierania/zamykania pokrywy bagażnika, zostanie wyemitowany sygnał akustyczny i ruch pokrywy bagażnika zostanie zatrzymany.

  W przypadku kolejnego naciśnięcia przycisku elektrycznie sterowanej pokrywy bagażnika pokrywa bagażnika odwróci kierunek ruchu.

Obsługa przy użyciu każdego przycisku

Warunki działania systemu

Otwieranie pokrywy bagażnika Jeśli spełnione zostały wszystkie poniższe warunki, elektrycznie sterowaną pokrywę bagażnika można otworzyć elektrycznie.

• Wszystkie drzwi i pokrywa bagażnika są odblokowane.
• (Manualna skrzynia biegów) Włącznik zapłonu znajduje się w pozycji OFF lub kiedy hamulec postojowy jest włączony, a dźwignia zmiany biegów znajduje się w pozycji N i pozycją włącznika zapłonu jest ON.
• (Automatyczna skrzynia biegów) Włącznik zapłonu znajduje się w pozycji OFF lub dźwignia wybierania biegów znajduje się w pozycji P, a pozycją włącznika zapłonu jest ON.

Zamykanie pokrywy bagażnika

• (Manualna skrzynia biegów) Włącznik zapłonu znajduje się w pozycji OFF lub kiedy hamulec postojowy jest włączony, a dźwignia zmiany biegów znajduje się w pozycji N i pozycją włącznika zapłonu jest ON.
• (Automatyczna skrzynia biegów) Włącznik zapłonu znajduje się w pozycji OFF lub dźwignia wybierania biegów znajduje się w pozycji P, a pozycją włącznika zapłonu jest ON.

UWAGA

• (Manualna skrzynia biegów) Jeśli samochód porusza się, a dźwignia zmiany biegów znajduje się w pozycji innej niż N podczas elektrycznego otwierania/zamykania pokrywy bagażnika, pokrywa ta porusza się w następujący sposób:

  Podczas otwierania elektrycznego Emitowany jest sygnał dźwiękowy i pokrywa bagażnika porusza się automatycznie w kierunku odwrotnym oraz zamyka się. Jeśli dźwignia zmiany biegów zostanie ustawiona w pozycji N i zostanie włączony hamulec postojowy, działanie elektrycznie sterowanej pokrywy bagażnika można przywrócić za pomocą przycisków.

  Podczas zamykania elektrycznego Emitowany jest sygnał dźwiękowy, ale pokrywa bagażnika w dalszym ciągu się zamyka.

• (Automatyczna skrzynia biegów) Jeśli samochód porusza się, a dźwignia wybierania biegów znajduje się w pozycji innej niż P podczas elektrycznego otwierania/zamykania pokrywy bagażnika, pokrywa ta porusza się w następujący sposób:

  Podczas otwierania elektrycznego Emitowany jest sygnał dźwiękowy i pokrywa bagażnika porusza się automatycznie w kierunku odwrotnym oraz zamyka się. Jeśli dźwignia wybierania biegów zostanie ustawiona w pozycji P, działanie elektrycznie sterowanej pokrywy bagażnika można przywrócić za pomocą przełączników.

  Podczas zamykania elektrycznego Emitowany jest sygnał dźwiękowy, ale pokrywa bagażnika w dalszym ciągu się zamyka.

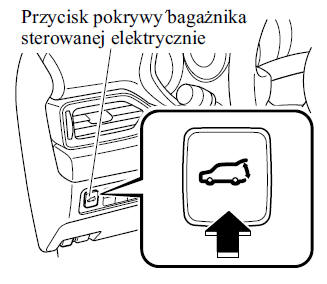

Obsługa z siedzenia kierowcy (Otwieranie/zamykanie) Naciśnij na około jedną sekundę lub dłużej przycisk elektrycznie sterowanej pokrywy bagażnika, gdy jest ona całkowicie zamknięta/otwarta. Światła awaryjne migną dwa razy i pokrywa bagażnika otworzy się/zamknie całkowicie po wyemitowaniu sygnału dźwiękowego.

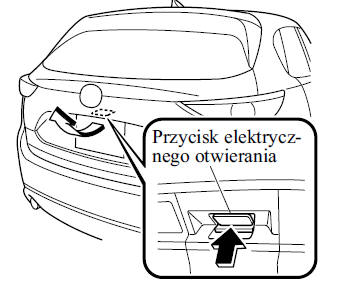

Obsługa z zewnątrz (Otwieranie) Naciśnij przycisk elektrycznego otwierania pokrywy bagażnika na pokrywie, a następnie podnieś pokrywę.

Światła awaryjne migną dwa razy i pokrywa bagażnika otworzy się automatycznie po wyemitowaniu sygnału dźwiękowego.

(Z zaawansowanym systemem zdalnego otwierania) Zablokowaną pokrywę bagażnika można również otworzyć, gdy klucz znajduje się w zasięgu działania.

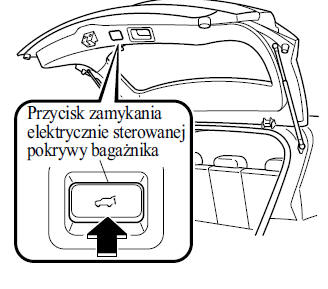

Obsługa z zewnątrz (Zamykanie) Naciśnij przycisk zamykania pokrywy bagażnika sterowanej elektrycznie, gdy jest ona całkowicie otwarta. Światła awaryjne migną dwa razy i pokrywa bagażnika zamknie się automatycznie po wyemitowaniu sygnału dźwiękowego.

UWAGA Jeśli przełącznik elektrycznie sterowanej pokrywy bagażnika/przycisk zamykania elektrycznie sterowanej pokrywy bagażnika lub przycisk elektrycznego otwierania bagażnika zostaje naciśnięty, gdy pokrywa jest otwierana/zamykana elektrycznie, słychać sygnał dźwiękowy i pokrywa bagażnika zatrzymuje się. Następnie pokrywa odwraca kierunek, jeśli zostanie naciśnięty ponownie którykolwiek z wymienionych przycisków.

Zmiana pozycji pełnego otwarcia elektrycznie sterowanej pokrywy bagażnika

Pozycję pełnego otwarcia elektrycznie sterowanej pokrywy bagażnika można zmienić zgodnie z wysokością garażu.

Zmienianie pozycji

1. Zatrzymaj ruch pokrywy w żądanej pozycji.

2. Naciśnij i przytrzymaj przez około trzy sekundy przycisk zamykania elektrycznie sterowanej pokrywy bagażnika.

Słychać dwukrotnie emitowany sygnał dźwiękowy świadczący o tym, że zmiana pozycji została wykonana.

UWAGA Ustaw żądaną pozycję pełnego otwarcia pokrywy bagażnika w takiej pozycji, w której jest ona otwarta bardziej niż do połowy. Nie można ustawić pozycji, w której jest ona otwarta mniej niż do połowy.

Resetowanie

1. Otwórz pokrywę bagażnika.

2. Naciśnij i przytrzymaj przez około siedem sekund przycisk zamykania elektrycznie sterowanej pokrywy bagażnika.

Słychać trzykrotnie emitowany sygnał dźwiękowy świadczący o tym, że wykonano zresetowanie.

UWAGA Po upływie około 3 sekund od naciśnięcia przycisku emitowany jest 2 razy sygnał dźwiękowy informujący, że pozycja pełnego otwarcia pokrywy bagażnika została zmieniona. Aby ukończyć resetowanie, przytrzymuj przycisk naciśnięty przez około 7 sekund.

Funkcja zapobiegająca zgnieceniu

Kiedy podczas otwierania/zamykania elektrycznie sterowanej pokrywy bagażnika system wykryje na jej drodze obecność osoby lub przedmiotu, pokrywa automatycznie zacznie się przesuwać w przeciwnym kierunku i zatrzyma się.

OSTRZEŻENIE

Przed otwarciem/zamknięciem pokrywy bagażnika sterowanej elektrycznie zawsze sprawdź obszar w jej pobliżu: Brak kontroli obecności pasażerów lub przedmiotów w pobliżu elektrycznie sterowanej pokrywy bagażnika przed jej otwarciem/zamknięciem jest niebezpieczny. Urządzenia zapobiegające zgnieceniu zaprojektowane są w taki sposób, aby uniknąć przycięcia w przypadku obecności przeszkód na drodze elektrycznie sterowanej pokrywy bagażnika. System ten może nie wykryć pewnych przedmiotów zakłócających ruch elektrycznie sterowanej pokrywy bagażnika w zależności od sposobu ich umiejscowienia oraz ich kształtu. Niemniej w przypadku wykrycia przeszkody i ruchu pokrywy w przeciwnym kierunku pasażer znajdujący się na jej drodze może odnieść poważne obrażenia ciała.

PRZESTROGA

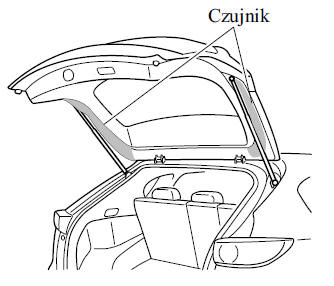

Czujniki zainstalowane są na obu końcach pokrywy bagażnika sterowanej elektrycznie. Zachowaj ostrożność, aby nie dopuścić do porysowania lub uszkodzenia czujników ostrymi przedmiotami, w przeciwnym razie możesz spowodować, że pokrywa nie będzie już otwierać się/ zamykać się automatycznie. Ponadto jeśli czujnik ulegnie uszkodzeniu podczas automatycznego zamykania się pokrywy bagażnika, system zatrzyma jej działanie.

UWAGA Urządzenia zapobiegające zgnieceniu nie uaktywniają się podczas działania funkcji wspomagania zamykania, gdy pokrywa bagażnika znajduje się pomiędzy pozycją bliskiego zamknięcia a pozycją całkowitego zamknięcia.

Gdy elektrycznie sterowana pokrywa bagażnika porusza się w kierunku otwarcia/zamknięcia i czujniki wykryją przeszkodę, słychać będzie sygnał dźwiękowy, a pokrywa bagażnika zacznie poruszać się w przeciwnym kierunku i zatrzyma się.

Funkcja wspomagania zamykania pokrywy bagażnika

System wspomagania zamykania automatycznie domyka całkowicie pokrywę bagażnika z pozycji niedomkniętej.

System działa również wtedy, kiedy pokrywa bagażnika zamykana jest ręcznie.

OSTRZEŻENIE

Podczas zamykania pokrywy bagażnika zawsze trzymaj ręce i palce z dala od pokrywy: Przytrzymywanie ręką lub palcami pokrywy bagażnika jest niebezpieczne, ponieważ pokrywa zamyka się automatycznie z pozycji niedomkniętej, co może spowodować zgniecenie palców i obrażenia ciała.

UWAGA

• W przypadku naciśnięcia na przycisk elektrycznego otwierania bagażnika podczas działania funkcji wspomagania zamykania pokrywę bagażnika można otworzyć.
• Jeśli pokrywa bagażnika zostanie otwarta/zamknięta kilkukrotnie w krótkim odstępie czasu, funkcja wspomagania zamykania może nie zadziałać. Poczekaj przez około 2 sekundy, a następnie spróbuj ponownie.

Rolety bagażnika używaj do przykrycia przewożonego ładunku lub bagażu. Roletę bagażnika można przechowywać pod podłogą bagażnika.

OSTRZEŻENIE

Nie umieszczaj żadnych przedmiotów na rolecie bagażnika: Umieszczanie bagażu lub innych przedmiotów na półce bagażnika zagraża bezpieczeństwu. Podczas nagłego hamowania lub zderzenia przedmioty z rolety mogą spaść i uderzyć lub zranić pasażerów.

PRZESTROGA

Przed rozpoczęciem jazdy sprawdź, czy bagaż i ładunek są dobrze zabezpieczone.

Niewłaściwie zabezpieczony bagaż i ładunek może przemieścić się i spowodować obrażenia ciała u pasażerów.

UWAGA

• Przy próbie uniesienia pokrywy bagażnika przy niskich temperaturach zewnętrznych, przy zamontowanej rolecie, amortyzatory mogą nie działać poprawnie i mogą wystąpić trudności z unoszeniem pokrywy bagażnika.

  W przypadku niskich temperatur zewnętrznych pokrywa bagażnika łatwiej się unosi, jeśli nie ma zamontowanej rolety.

• Podczas otwierania/zamykania pokrywy bagażnika masa pokrywy jest różna w zależności od tego, czy roleta bagażnika jest używana czy też nie, jednak nie jest to oznaka nieprawidłowego działania.

Wyjmowanie półki

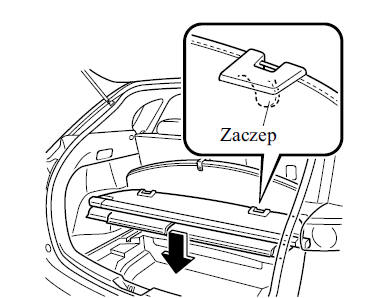

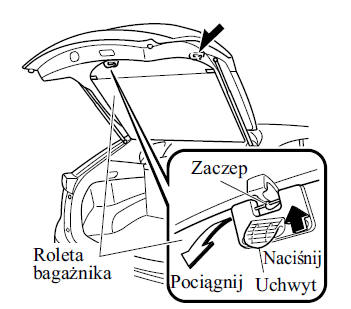

1. Podnieś obiema rękoma roletę bagażnika, trzymając za uchwyty, wyjmij ją z zaczepów i pozwól, aby swobodnie zwinęła się.

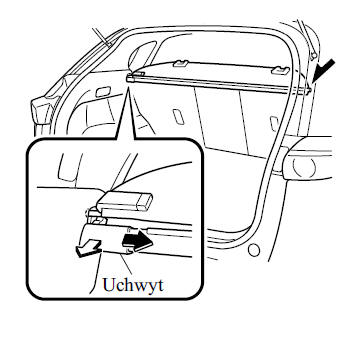

2. Ściśnij do wewnątrz lewy lub prawy uchwyt rolety bagażnika.

3. Pociągnij roletę bagażnika do tyłu i wyjmij ją z otworu, w który jest włożona.

4. Wyjmij roletę bagażnika z samochodu pod kątem.

Chowanie rolety

1. Wyjmij roletę bagażnika.

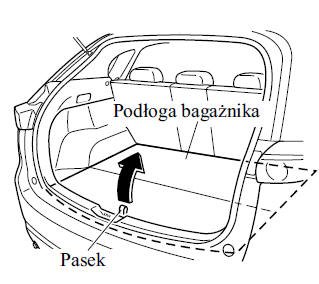

2. Otwórz podłogę bagażnika za pomocą uchwytu.

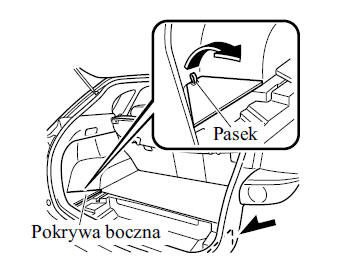

3. Wyjmij pokrywy boczne z obu stron komory bagażowej, posługując się uchwytami.

4. Schowaj roletę bagażnika tak, aby zaczep był skierowany w dół.

5. Zamknij podłogę bagażnika.

6. Umieść na miejscu pokrywy boczne i zamknij podłogę bagażnika.

Montaż rolety

Zastosuj w odwrotnej kolejności procedurę wyjmowania.
