Zakładanie dojazdowego koła zapasowego
Założyć można tylko jedno dojazdowe koło zapasowe. Nie przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy zwolnić. Dojazdowe koło zapasowe należy jak najszybciej zastąpić kołem standardowym.
PrzestrogaKorzystanie z koła zapasowego, które jest mniejsze od pozostałych kół, lub wraz z kołami wyposażonymi w opony zimowe, niekorzystnie wpływa na właściwości jezdne samochodu.
Po naprawieniu opony należy niezwłocznie zamontować koło standardowe.
Obręcz dojazdowego koła zapasowego jest wykonana ze stali.
Dojazdowe koło zapasowe znajduje się w przestrzeni bagażowej pod osłoną podłogową.
W celu wyjęcia:
1. Otworzyć osłonę podłogową.

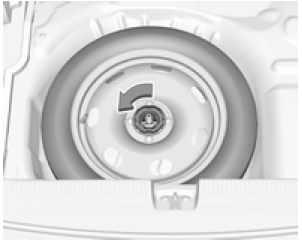

2. Dojazdowe koło zapasowe jest unieruchomione za pomocą nakrętki motylkowej. Odkręcić nakrętkę motylkową w lewo i wyjąć koło.
W prawej ścianie przestrzeni bagażowej znajduje się skrzynka z narzędziami. Narzędzia samochodowe.
3. Jeśli po wymianie koła we wnęce na koło zapasowe nie zostanie umieszczone żadne koło, należy zabezpieczyć skrzynkę z narzędziami, zakręcając nakrętkę skrzydełkową i zamykając osłonę podłogową.
4. Po założeniu koła pełnowymiarowego umieścić koło zapasowe we wnęce stroną zewnętrzną do góry i przymocować nakrętką motylkową.
W przypadku uszkodzenia opony w trakcie holowania innego pojazdu, koło dojazdowe należy założyć z przodu. zaś pełne koło z tyłu.
Umieszczanie pełnowymiarowego koła z uszkodzoną oponą w przestrzeni bagażowej
Wnęka na koło zapasowe nie jest przeznaczona do przechowywania kół o rozmiarze innym niż dojazdowe koło zapasowe. Uszkodzone koło pełnowymiarowe musi być przewożone w przestrzeni ładunkowej zabezpieczone pasem zabezpieczającym. Narzędzia samochodowe. Aby zabezpieczyć koło:
1. Umieścić koło zewnętrzną stroną do góry blisko jednej ze ścian bagażnika.

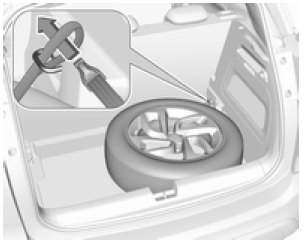

2. Przełożyć koniec pasa z pętlą przez przedni zaczep stabilizacyjny po wybranej stronie.
3. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do silnego zamocowania pasa do zaczepu stabilizacyjnego.

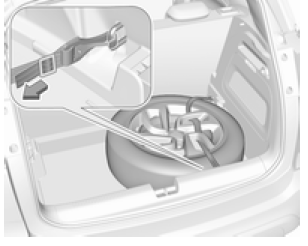

4. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
5. Zamocować hak do tylnego zaczepu stabilizacyjnego.
6. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
NiebezpieczeństwoJeśli w przestrzeni bagażowej jest przewożone uszkodzone koło pełnowymiarowe, podczas jazdy oparcia tylnych foteli muszą być zawsze ustawione w pozycji pionowej i zablokowane.
