Peugeot 3008 - Instrukcja Obslugi: Wymiana bezpiecznika

Dostęp do narzędzi

Szczypce są przymocowane za pokrywą skrzynki bezpieczników.

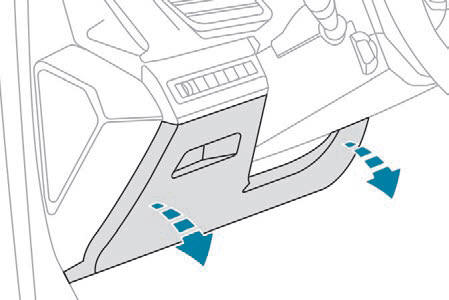

• Odpiąć pokrywÄ™, pociÄ…gajÄ…c lewÄ… górnÄ… część, a potem prawÄ….
• CaÅ‚kowicie odÅ‚Ä…czyć pokrywÄ™ i odwrócić jÄ….
• WyciÄ…gnąć szczypce z gniazda.

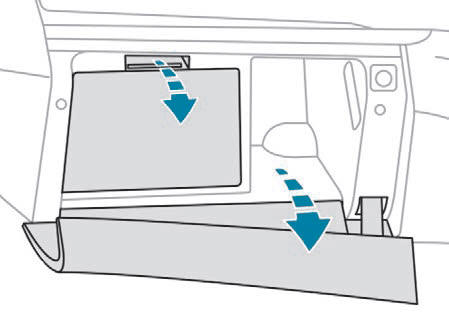

• Otworzyć schowek.
• Nacisnąć Å›rodkowy uchwyt skrzynki bezpieczników.
• OpuÅ›cić pokrywÄ™ caÅ‚kowicie.
• WyciÄ…gnąć szczypce z gniazda.

Wymiana bezpiecznika

Przed wymianÄ… bezpiecznika:

• rozpoznać przyczynÄ™ usterki i jÄ… usunąć,
• wyÅ‚Ä…czyć wszystkie odbiorniki energii elektrycznej,
• zatrzymać samochód i wyÅ‚Ä…czyć zapÅ‚on,
• zlokalizować uszkodzony bezpiecznik na podstawie aktualnych tabel przyporzÄ…dkowania i schematów.

Wymieniając bezpiecznik, należy:

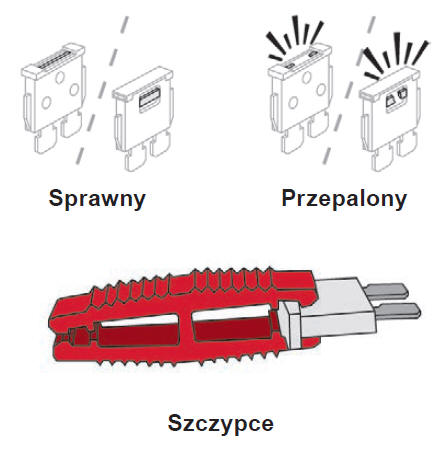

• wyciÄ…gnąć bezpiecznik z gniazda za pomocÄ… specjalnych szczypiec i sprawdzić jego włókno,
• zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu (tego samego koloru). Inne natężenie znamionowe może spowodować uszkodzenie (ryzyko pożaru).

Jeżeli awaria wystąpi krótko po wymianie bezpiecznika, zlecić sprawdzenie instalacji elektrycznej przez ASO sieci PEUGEOT lub przez warsztat specjalistyczny.

Tabele przyporządkowania bezpieczników oraz odpowiednie schematy są dostępne w ASO sieci PEUGEOT lub w warsztatem specjalistycznym. Wymiana bezpiecznika nieuwzględnionego w tabelach przyporządkowania mogłaby spowodować poważne uszkodzenia w samochodzie. Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

Instalacja osprzętu elektrycznego Układ elektryczny w pojeździe został zaprojektowany do działania z wyposażeniem seryjnym lub opcjonalnym. Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździe należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

PEUGEOT nie ponosi odpowiedzialności za koszty związane z naprawą pojazdu lub usterkę spowodowaną instalacją osprzętu spoza oferty PEUGEOT i zainstalowanego niezgodnie z zaleceniami. W szczególności dotyczy to urządzeń, których łączny pobór prądu przekracza 10 miliamperów.

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Aby uzyskać dostęp do skrzynki bezpieczników, należy wykonać tę samą procedurę, co opisana dla zestawu narzędzi.

Więcej informacji na temat dostępu do narzędzi pokładowych znajduje się w odpowiednim rozdziale.

Wersja 1 (Full)

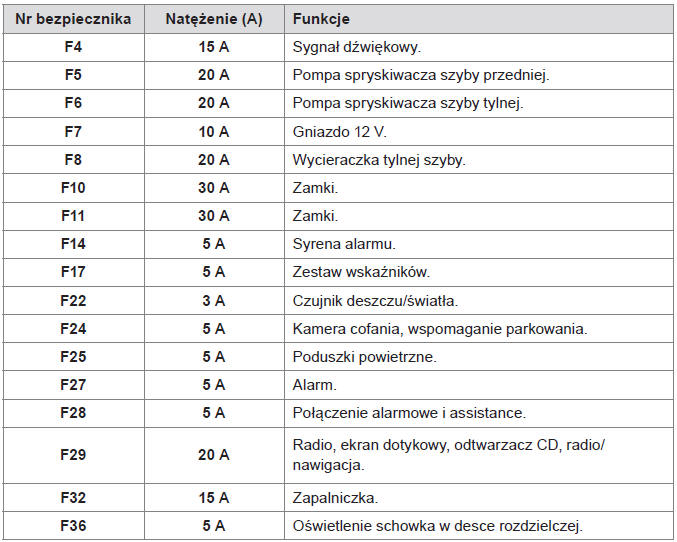

Skrzynka 1

Skrzynka 2

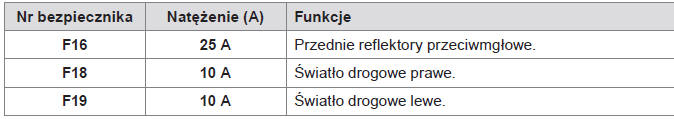

Wersja 2 (Eco)

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

Dostęp do bezpieczników

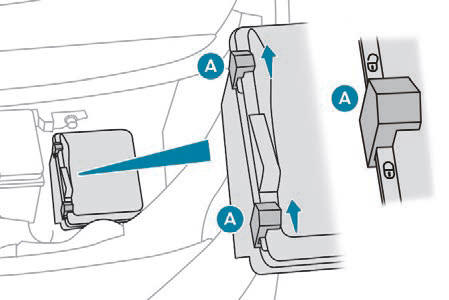

• Odblokować dwa zaczepy A.
• Zdjąć pokrywÄ™.
• Wymienić bezpiecznik.
• Po wymianie zamknąć starannie pokrywÄ™, nastÄ™pnie zablokować dwa zaczepy A, aby zapewnić szczelność skrzynki bezpieczników.

Wersja 1 (Full)

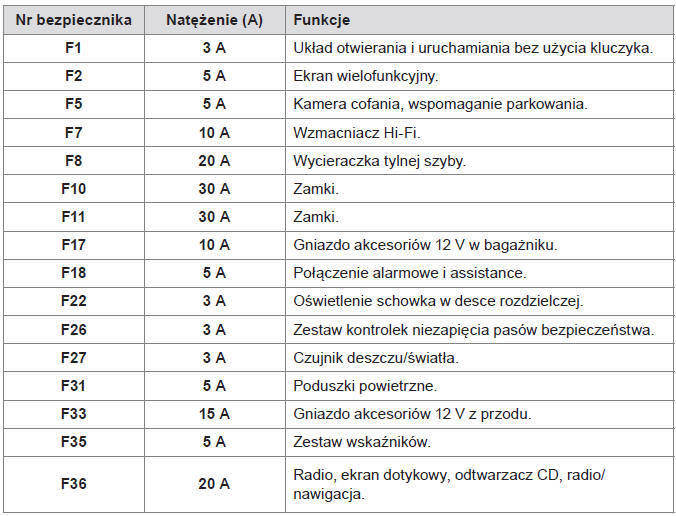

Skrzynka 1

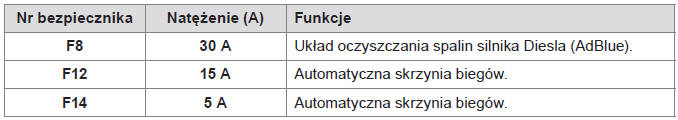

Skrzynka 2

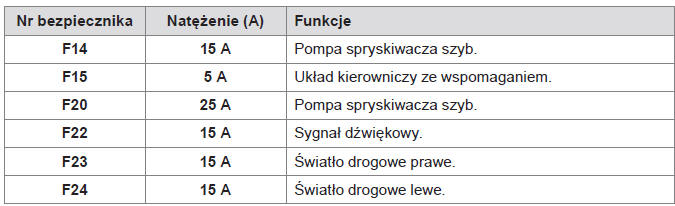

Wersja 2 (Eco)
