Mazda CX-5 - Instrukcja Obslugi: Żarówki

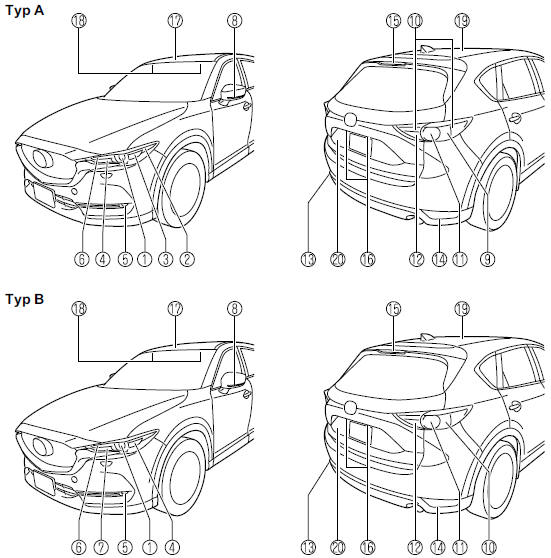

1. Światła przednie (Przełączanie świateł)
2. Światła do jazdy dziennej/Światła pozycyjne
3. Światła przednie (światła mijania)*
4. Światła do jazdy dziennej*
5. Przednie światła przeciwmgielne*
6. Światła kierunkowskazów przednich
7. Światła pozycyjne
8. Światła kierunkowskazów bocznych
9. Światła stop
10. Światła Stop/Światła tylne
11. Światła kierunkowskazów tylnych
12. Światła cofania
13. Tylne światło przeciwmgielne (Model z kierownicą z lewej strony)*
14. Tylne światło przeciwmgielne (Model z kierownicą z prawej strony)*
15. Trzecie światło Stop
16. Oświetlenie tablicy rejestracyjnej
17. Lampy sufitowe/Lampy punktowe przednie
18. Lampki w daszkach przeciwsłonecznych*
19. Tylne lampy punktowe
20. Oświetlenie bagażnika

OSTRZEŻENIE

Nigdy nie dotykaj bańki żarówki halogenowej i zawsze zakładaj okulary ochronne przy obsłudze lub pracy w pobliżu żarówek: Pęknięcie żarówki halogenowej zagraża bezpieczeństwu. Żarówki wypełnione są gazem pod ciśnieniem. Jeżeli zostanie ona rozbita, gaz wybucha i można doznać poważnych obrażeń odłamkami szkła.

Trzymaj zawsze żarówki halogenowe z dala od dzieci: Bawienie się żarówką halogenową zagraża bezpieczeństwu. Po upuszczeniu żarówki halogenowej lub po rozbiciu jej w inny sposób, można doznać poważnych obrażeń.

PRZESTROGA

Podczas wyjmowania soczewek lub zespołów lamp płaskim śrubokrętem upewnij się, czy śrubokręt nie styka się z zaciskiem wewnętrznym. W razie zetknięcia się śrubokręta ze stykiem może wystąpić zwarcie.

UWAGA

• Aby wymienić żarówkę, skonsultuj się ze specjalistą, zalecamy Autoryzowaną Stację Obsługi Mazdy.
• Jeżeli żarówka halogenowa zostanie przypadkowo dotknięta, przed jej zamontowaniem oczyść ją alkoholem.
• Aby dzieci nie miały dostępu do przepalonych żarówek, przechowuj je w specjalnych opakowaniach.

Wymiana żarówek świateł zewnętrznych

Światła przednie, Światła do jazdy dziennej/Światła pozycyjne (Typ A), Światła do jazdy dziennej (Typ A), Przednie światła przeciwmgielne*, Kierunkowskazy boczne, Światła stop (Typ A), Światła stop/Światła tylne (Typ A), Światła cofania, Trzecie światło stop

Diod LED nie można wymienić pojedynczo, ponieważ składają się one na cały zespół.

Diody LED należy wymieniać wraz z całym zespołem. W razie konieczności dokonania wymiany zalecamy Autoryzowaną Stację Obsługi Mazdy.

Światła przednich kierunkowskazów, Światła pozycyjne (Typ B)

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

2. Podnieś pokrywę silnika.

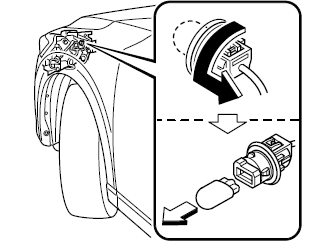

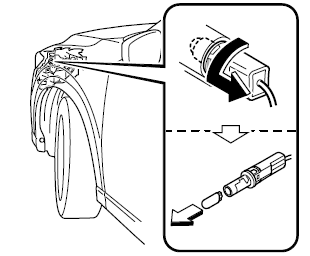

3. Obróć zespół gniazda żarówki w lewo i wyjmij go.

4. Wyjmij żarówkę z gniazda.

Światła kierunkowskazów przednich

Światła pozycyjne

5. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Światła do jazdy dziennej (Typ B)*

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

2. Przy wymianie prawej żarówki uruchom silnik, obróć kierownicę w lewo do oporu i wyłącz silnik. Przy wymianie lewej żarówki obróć kierownicę w prawo.

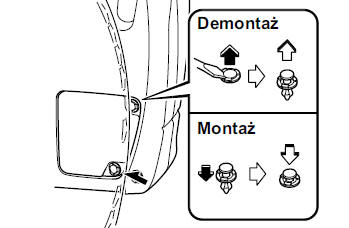

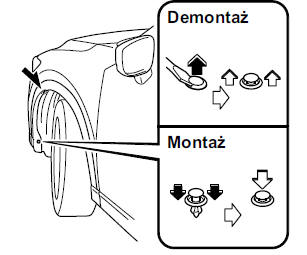

3. Pociągnij środkową część każdej plastikowej spinki, posługując się śrubokrętem z płaską końcówką i wyjmij mocowania, a następnie częściowo odsłoń osłonę nadkola.

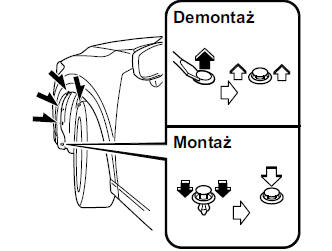

4. Pociągnij środkową część każdej plastikowej spinki, posługując się śrubokrętem z płaską końcówką i wyjmij mocowania, a następnie częściowo odsłoń błotnik.

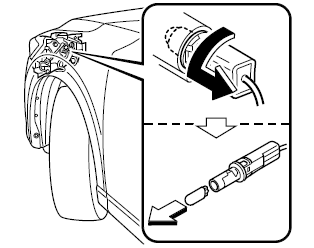

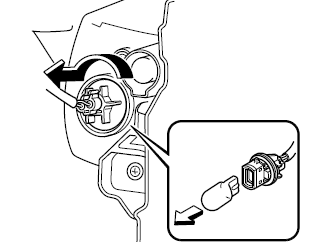

5. Obróć zespół gniazda żarówki w lewo i wyjmij go.

6. Wyjmij żarówkę z gniazda.

7. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Tylne światła kierunkowskazów, Światła Stop/Światła tylne (Typ B)

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

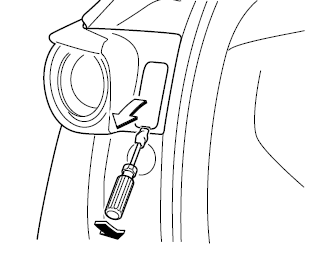

2. Owiń niewielki, płaski śrubokręt miękką szmatką, aby zapobiec uszkodzeniu pokrywy, a następnie, wyjmij pokrywę, posługując się płaskim śrubokrętem.

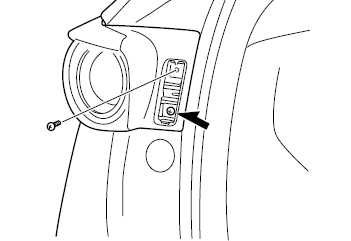

3. Kręć śrubami w lewo i wyjmij je.

4. Pociągnij zespół lampy do tyłu i wyjmij go.

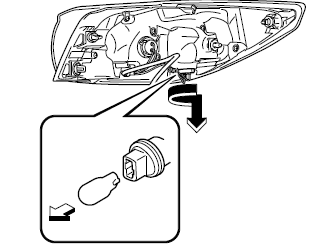

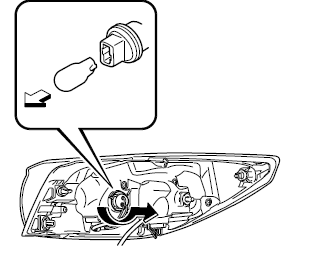

5. Obróć zespół gniazda żarówki w lewo i wyjmij go.

6. Wyjmij żarówkę z gniazda.

Światła kierunkowskazów tylnych

Światła Stop/Światła tylne

7. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

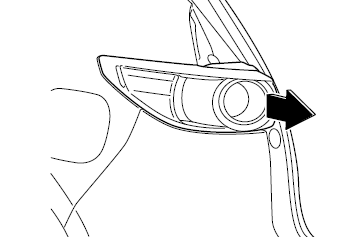

Tylne światło przeciwmgielne

1. Upewnij się, czy zapłon i włącznik świateł przednich są wyłączone.

2. Naciśnij środkową część każdej plastikowej spinki i wyjmij je.

3. Zdejmij pokrywę.

4. Obróć zespół gniazda żarówki w lewo i wyjmij go.

5. Wyjmij żarówkę z gniazda.

6. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

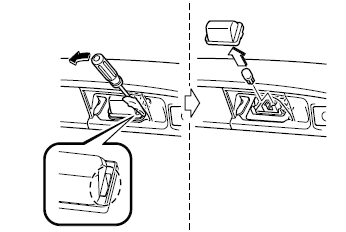

Oświetlenie tablicy rejestracyjnej

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

2. Owiń płaski śrubokręt miękką szmatką, aby zapobiec uszkodzeniu klosza lampy, a następnie, wyjmij klosz, podważając ostrożnie jego krawędź płaskim śrubokrętem.

3. Wyjmij żarówkę, pociągając ją na zewnątrz.

4. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Wymiana żarówek świateł wewnętrznych

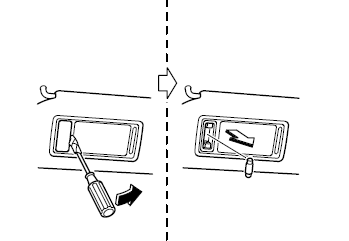

Lampa sufitowa/Przednie lampy punktowe, Tylne lampy punktowe, Lampy w daszkach przeciwsłonecznych

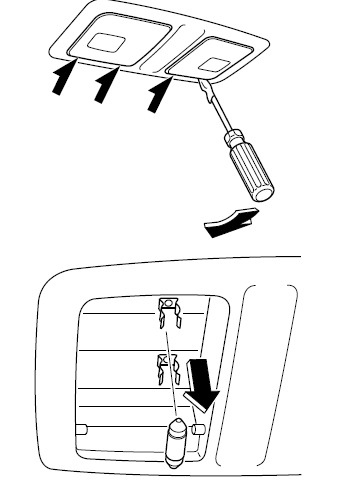

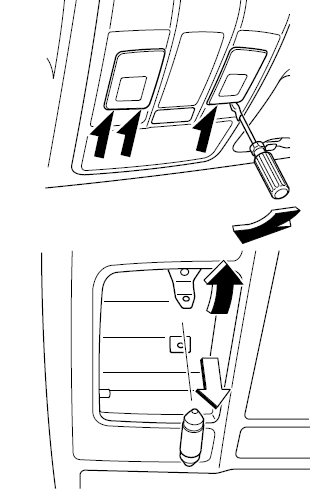

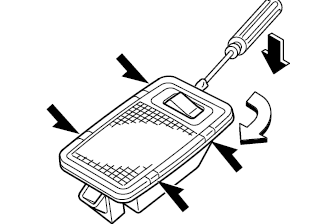

1. Owiń płaski śrubokręt miękką szmatką, aby zapobiec uszkodzeniu klosza lampy, a następnie, wyjmij klosz, podważając ostrożnie jego krawędź płaskim śrubokrętem.

2. Wyjmij żarówkę, pociągając ją na zewnątrz.

Lampa sufitowa/Przednie lampy punktowe

Tylne lampy punktowe

Lampki w daszkach przeciwsłonecznych*

3. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

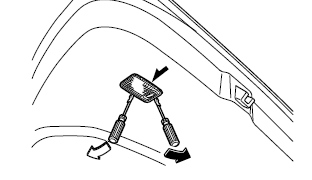

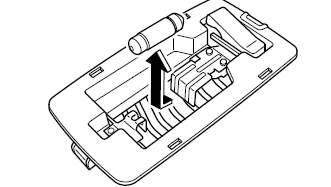

Oświetlenie bagażnika

1. Owiń niewielki płaski śrubokręt miękką szmatką, aby zapobiec uszkodzeniu klosza lampy, a następnie, wyjmij zespół lampy, podważając ostrożnie jego krawędź płaskim śrubokrętem.

2. Odłącz konektor elektryczny od żarówki, naciskając palcem na zaczep konektora i pociągając za konektor.

PRZESTROGA

Przy wymianie żarówki najpierw odłączaj zawsze konektor.

W przeciwnym razie urządzenia elektryczne i elektroniczne mogą ulec zwarciu.

3. Włóż śrubokręt z płaską końcówką w lukę pomiędzy kloszem a obudową, a następnie obróć śrubokrętem, aby zdjąć klosz.

4. Wyjmij żarówkę, pociągając ją na zewnątrz.

5. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.
