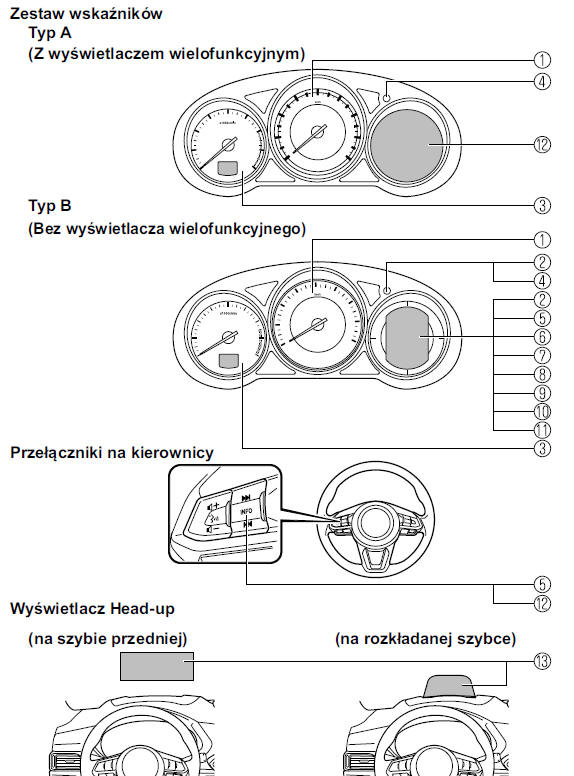

Mazda CX-5 - Instrukcja Obslugi: Liczniki i wskaźniki

1. Prędkościomierz
2. Licznik przebiegu całkowitego, licznik przebiegów okresowych i przycisk wyboru licznika przebiegów okresowych
3. Obrotomierz
4. Podświetlenie zestawu wskaźników
5. Komputer pokładowy i Przycisk INFO
6. Wskaźnik temperatury płynu chłodzącego silnik
7. Wskaźnik poziomu paliwa
8. Wskaźnik temperatury zewnętrznej
9. Wskazanie prędkości samochodu ustawionej w tempomacie
10. Wyświetlacz regulowanego ogranicznika prędkości (ASL)
11. Alarm prędkości samochodu
12. Wyświetlacz wielofunkcyjny i przycisk INFO
13. Wyświetlacz Head-up

Prędkościomierz

Prędkościomierz pokazuje prędkość samochodu.

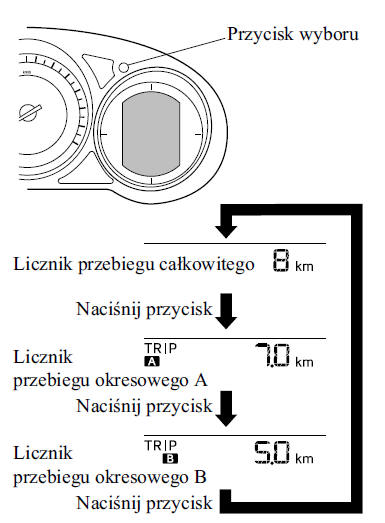

Licznik przebiegu całkowitego, licznik przebiegów okresowych i przycisk wyboru licznika przebiegów okresowych (bez wyświetlacza wielofunkcyjnego)

Wyświetlacz może pokazywać licznik przebiegu całkowitego, licznik przebiegu okresowego A lub licznik przebiegu okresowego B przez kolejne naciskanie przycisku wyboru. Wybrany tryb zostanie wyświetlony.

Licznik przebiegu całkowitego

Licznik kilometrów rejestruje całkowity przebieg samochodu.

Licznik przebiegów okresowych

Ten licznik może wskazywać całkowity przebieg na dwóch trasach. Jedna trasa jest wskazywana w liczniku A, a druga w B.

Na przykład, licznik A może zapamiętać odległość od miejsca rozpoczęcia trasy, a licznik B odległość od miejsca, w którym zatankowano paliwo.

Gdy wybrany jest licznik A, naciśnięcie przycisku krótsze niż jedna sekunda spowoduje zmianę na tryb licznika B.

Po wyborze licznika A wyświetlony zostanie skrót TRIP A. Po wyborze licznika B wyświetlony będzie skrót TRIP B.

Licznik przebiegów okresowych wskazuje całkowity przebieg, jaki pokonuje samochód aż do momentu wyzerowania licznika. Aby wyzerować licznik, naciśnij przycisk wyboru i przytrzymaj przez ponad 1 sekundę. Używaj tego licznika do pomiaru długości trasy i do obliczania zużycia paliwa.

UWAGA

• (Samochody z systemem audio typu B) W przypadku zerowania danych o zużyciu paliwa za pomocą monitora zużycia paliwa lub zerowania licznika A za pomocą licznika przebiegu, gdy funkcja synchronizująca monitor zużycia paliwa z licznikiem przebiegu jest włączona, dane o zużyciu paliwa i dane licznika A są zerowane jednocześnie.
• Tylko liczniki przebiegów okresowych pokazują dziesiąte części kilometra.
• Zapis licznika zostanie skasowany, gdy:
  • Przerwane zostanie zasilanie (przepalony bezpiecznik lub odłączony akumulator).
  • Samochód przejedzie ponad 9.999,9 km.

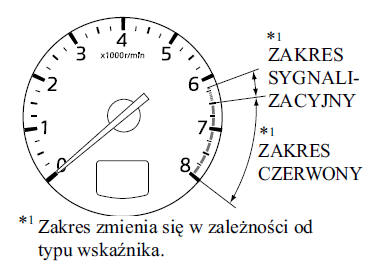

Obrotomierz

Obrotomierz pokazuje prędkość obrotową silnika w tysiącach obrotów na minutę (rpm).

PRZESTROGA

Nie wykorzystuj obrotów, przy których wskazówka znajduje się na CZERWONYM ZAKRESIE.

Może to spowodować poważne uszkodzenie silnika.

UWAGA Gdy wskazówka obrotomierza wchodzi w zakres sygnalizacyjny (gęsto ułożone kreski), dla kierowcy jest to znak, że biegi powinny być zmienione zanim wskazówka znajdzie się w zakresie czerwonym.

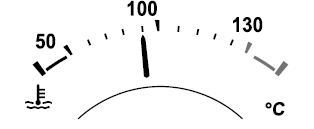

Wskaźnik temperatury płynu chłodzącego silnik (bez wyświetlacza wielofunkcyjnego)

Wyświetla temperaturę płynu chłodzącego silnik. Biały wskaźnik oznacza, że temperatura płynu chłodzącego silnik jest niska, a czerwony wskaźnik oznacza, że temperatura płynu chłodzącego silnik jest wysoka i silnik przegrzewa się.

PRZESTROGA

Jeśli wskaźnik temperatury płynu chłodzenia silnika miga, najprawdopodobniej nastąpiło przegrzanie układu. Zaparkuj natychmiast samochód w bezpiecznym miejscu i podejmij odpowiednie działania. Jeśli nadal będziesz jechać samochodem, może ulec uszkodzeniu silnik.

UWAGA

• Jednostka temperatury (w stopniach Celsjusza/Fahrenheita) na wyświetlaczu temperatury płynu chłodzenia silnika zmienia się wraz z jednostką temperatury dla wyświetlacza temperatury zewnętrznej.
• Podczas normalnej jazdy temperatura płynu chłodzenia silnika stabilizuje się na poziomie 100ºC lub mniej i wskaźnik pokazuje zakres niższy niż 100ºC.

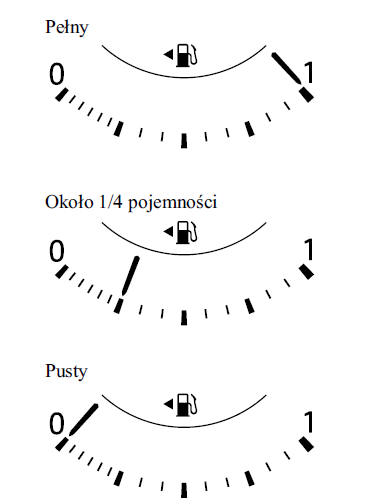

Wskaźnik poziomu paliwa (bez wyświetlacza wielofunkcyjnego)

Wskaźnik ten pokazuje w przybliżeniu ilość paliwa pozostałą w zbiorniku przy włączniku zapłonu, gdy jest włączony.

Zalecamy, aby zbiornik był zawsze wypełniony co najmniej w 1/4.

Jeśli świeci się lampka ostrzegawcza niskiego poziomu paliwa lub poziom paliwa jest bardzo niski, uzupełnij paliwo możliwie jak najszybciej.

UWAGA

• Po uzupełnieniu paliwa może upłynąć nieco czasu, zanim wskazówka się ustabilizuje. Wskazówka może się wahać w czasie jazdy po pochyłym terenie lub na zakrętach, kiedy paliwo w zbiorniku przemieszcza się.
• Wskaźnik z pokazujący wypełnienie zbiornika w mniej niż 1/4 jego pojemności ma więcej segmentów, aby było widać bardziej szczegółowo pozostały poziom paliwa.
• Kierunek strzałki ( )
  wskazuje, że wlew paliwa znajduje się po lewej stronie samochodu.

(SKYACTIV-D 2.2) Jeśli silnik będzie pracować nierównomiernie lub wyłączy się z powodu niskiego poziomu paliwa, możliwie jak najszybciej uzupełnij paliwo do poziomu co najmniej 10 litrów.

Podświetlenie zestawu wskaźników

(Bez automatycznego włączania świateł) Jeśli światła pozycyjne są włączone przy włączonym zapłonie, podświetlenie zestawu wskaźników jest przyciemnione.

(Z automatycznym włączaniem świateł) Jeśli światła pozycyjne są włączone przy włączonym zapłonie, podświetlenie zestawu wskaźników jest przyciemnione.

Jednak jeśli czujnik światła rozpoznaje, że otoczenie jest na tyle jasne, iż w ciągu dnia pozostaną włączone tylko światła pozycyjne, podświetlenie zestawu wskaźników nie przyciemnia się.

UWAGA

• (Z automatycznym włączaniem świateł) Gdy włącznik zapłonu znajduje się w pozycji ON wczesnym wieczorem lub o zmierzchu, podświetlenie zestawu wskaźników może zostać przyciemnione na kilka sekund, dopóki czujnik światła nie wykryje natężenia światła w otoczeniu, jednak przyciemnienie może zostać wyłączone po rozpoznaniu natężenia światła.
• Gdy światła pozycyjne są włączone, lampka sygnalizacyjna świateł pozycyjnych w zestawie wskaźników świeci się.

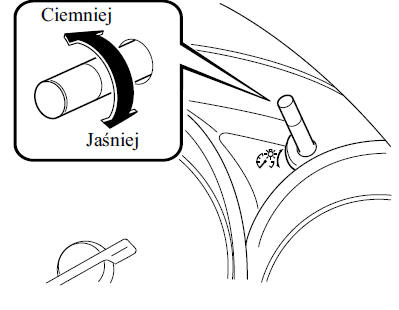

Jasność zestawu wskaźników oraz podświetlenie zestawu wskaźników można regulować za pomocą pokrętła.

• Jasność maleje, jeśli pokrętłem obraca się w lewo. W przypadku obrócenia pokrętłem w położenie maksymalnego przyciemnienia zostanie wyemitowany sygnał dźwiękowy.

• Jasność wzrasta, jeśli pokrętłem obraca się w prawo.

Funkcja wyłączania przyciemniania podświetlenia

Przyciemnianie podświetlenia można wyłączyć, obracając pokrętłem podświetlenia zestawu wskaźników w prawo do momentu usłyszenia sygnału dźwiękowego, gdy zestaw wskaźników jest przyciemniony przy włączonym zapłonie.

Jeśli widoczność zestawu wskaźników jest ograniczona z powodu oślepiającego światła z zewnątrz, skorzystaj z funkcji wyłączania przyciemniania podświetlenia.

UWAGA

• (Z wyświetlaczem wielofunkcyjnym) Przyciemnienie podświetlenia można anulować poprzez naciśnięcie na pokrętło podświetlenia zestawu wskaźników.
• W przypadku wyłączenia przyciemniania podświetlenia zestawu wskaźników nie można przyciemnić, nawet jeśli światła pozycyjne są włączone.
• W razie wyłączenia przyciemniania podświetlenia ekran na wyświetlaczu centralnym przełącza się na stałe wyświetlanie trybu ekranu dziennego.

Wskaźnik temperatury zewnętrznej (bez wyświetlacza wielofunkcyjnego)

Gdy włącznik zapłonu znajduje się w pozycji ON, wyświetlana jest wartość temperatury zewnętrznej.

UWAGA

• W poniższych okolicznościach wskazanie wartości temperatury zewnętrznej może się różnić od aktualnej temperatury na zewnątrz, w zależności od warunków otoczenia i samochodu:
  • Bardzo wysokie lub niskie temperatury.
  • Nagłe zmiany temperatury zewnętrznej.
  • Samochód jest zaparkowany.
  • Samochód jedzie z niską prędkością.

Zmienianie jednostki temperatury na wskaźniku temperatury zewnętrznej (Samochody z systemem audio typu B)

Jednostkę temperatury zewnętrznej można zmienić ze stopni Celsjusza na stopnie Fahrenheita i odwrotnie. Ustawienia można zmienić za pomocą ekranu centralnego wyświetlacza.

UWAGA Gdy jednostka temperatury widoczna na wskaźniku temperatury zewnętrznej zostaje zmieniona, jednostka temperatury widoczna na wskaźniku temperatury płynu chłodzenia silnika zmienia się razem z nią.

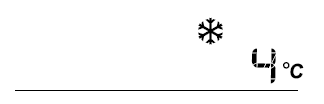

Ostrzeżenie dotyczące temperatury zewnętrznej

Gdy temperatura zewnętrzna jest niska, wskaźnik miga i słychać sygnał dźwiękowy ostrzegający kierowcę o możliwości oblodzenia dróg.

Jeśli temperatura zewnętrzna jest niższa niż około 4ºC, wskazanie temperatury zewnętrznej oraz symbol migają przez
około dziesięć sekund i emitowany jest pojedynczy sygnał dźwiękowy.

UWAGA Jeśli temperatura zewnętrzna jest niższa niż -20ºC, sygnał dźwiękowy nie działa.

Niemniej jednak świeci wówczas symbol .

Wskazanie regulowanego ogranicznika prędkości (ASL) (bez wyświetlacza wielofunkcyjnego)

Ustawienie wprowadzone dla regulowanego ogranicznika prędkości (ASL) widoczne jest na wyświetlaczu.

Wskazanie prędkości samochodu ustawionej w tempomacie (bez wyświetlacza wielofunkcyjnego)

Wyświetlana jest prędkość samochodu ustawiona za pomocą tempomatu.

Komputer pokładowy i przycisk INFO (bez wyświetlacza wielofunkcyjnego)

Gdy zapłon jest włączony, po naciśnięciu przełącznika INFO można wybrać następujące informacje.

• Przybliżony zasięg na paliwie pozostałym w zbiorniku
• Tryb średniego zużycia paliwa
• Tryb chwilowego zużycia paliwa

W przypadku jakiegokolwiek problemu z komputerem pokładowym skontaktuj się ze specjalistą, zalecamy Autoryzowaną Stację Obsługi Mazdy.

Przybliżony zasięg na paliwie pozostałym w zbiorniku

W tym trybie wyświetlana jest przybliżona odległość, jaką można przejechać na pozostałym w zbiorniku paliwie.

Odległość ta jest obliczana i wyświetlana co sekundę.

UWAGA

• Mimo, że wskazanie zasięgu z posiadaną ilością paliwa może sugerować ilość wystarczającą na dojechanie do celu, uzupełnij paliwo tak szybko, jak to możliwe, jeśli wskaźnik paliwa wskazuje bardzo niską wartość lub gdy włączy się lampka ostrzegawcza niskiego poziomu paliwa.
• Wskazanie może nie zmienić się, dopóki nie dolejesz do zbiornika ponad 9 litrów paliwa.
• Odległość możliwa do przejechania na paliwie pozostałym w zbiorniku to w przybliżeniu odległość jazdy samochodem do momentu, w którym wszystkie słupki wskaźnika poziomu paliwa nie zgasną.
• Jeśli nie są dostępne informacje o wcześniejszym zużyciu paliwa, np. tuż po zakupieniu nowego samochodu lub usunięciu informacji po odłączeniu akumulatora, rzeczywisty zasięg może się różnić od wartości wskazanej.

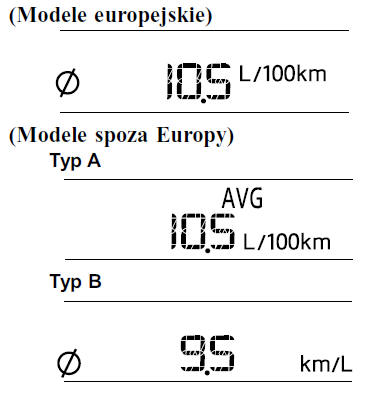

Tryb średniego zużycia paliwa

W tym trybie wyświetlane jest średnie zużycie paliwa obliczone na podstawie całkowitej ilości zużytego paliwa oraz przebytej odległości od momentu zakupu samochodu, podłączenia akumulatora lub skasowania danych. Średnie zużycie paliwa jest obliczane i wyświetlane co minutę.

Aby skasować wyświetlane dane, naciśnij przycisk INFO i przytrzymaj dłużej niż 1,5 sekundy.

Po naciśnięciu przycisku INFO przez minutę obliczone średnie zużycie paliwa będzie wyświetlane jako - - - l/100 km lub - - - km/l.

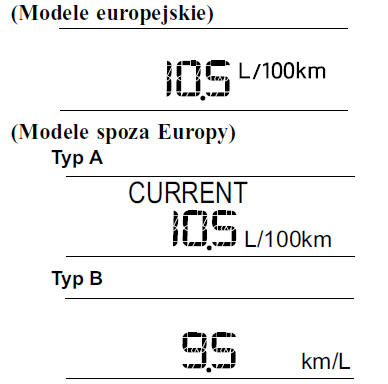

Tryb chwilowego zużycia paliwa

W tym trybie wyświetlane jest chwilowe zużycie paliwa obliczane na postawie ilości zużytego paliwa oraz przejechanej odległości.

Chwilowe zużycie paliwa jest obliczane i wyświetlane co 2 sekundy.

Jeśli zwolnisz do około 5 km/h, średnie zużycie paliwa będzie wyświetlane jako - - - l/100 km or - - - km/l.

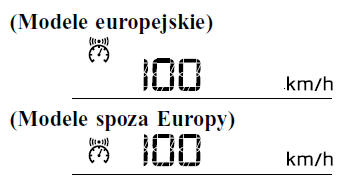

Alarm prędkości samochodu

W tym trybie wyświetlana jest wartość prędkości ustawiona dla funkcji alarmu prędkości samochodu. Możesz zmienić wartość prędkości, przy której emitowane jest ostrzeżenie.

UWAGA Wskazanie alarmu prędkości samochodu pojawia się na wyświetlaczu w tym samym momencie, w którym emitowany jest sygnał dźwiękowy. Ustawiona prędkość pojazdu miga kilkakrotnie.

Alarm prędkości samochodu można ustawić za pomocą wyświetlacza centralnego.

UWAGA

• Zawsze ustawiaj prędkość samochodu zgodnie z przepisami w kraju/regionie, w którym poruszasz się samochodem.

  Ponadto kontroluj zawsze prędkość samochodu na prędkościomierzu.

• Funkcję alarmu prędkości samochodu można ustawić, wybierając wartości od 30 do 250 km/h.
