Mazda CX-5 - Instrukcja Obslugi: Zmiana uszkodzonego koła (z kołem zapasowym)

UWAGA Jeżeli podczas jazdy wystąpią następujące okoliczności, może to oznaczać, że opona została przebita.

• Prowadzenie samochodu jest utrudnione.
• Samochód zaczyna wpadać w drgania.
• Samochód ściąga w jedną stronę.

Jeśli opona została przebita, zjedź powoli na miejsce o płaskiej nawierzchni, możliwie najdalej od ruchu drogowego, żeby zmienić koło.

Zatrzymywanie się w warunkach natężonego ruchu drogowego lub na poboczu ruchliwej drogi zagraża bezpieczeństwu.

OSTRZEŻENIE

Ściśle stosuj się do instrukcji zmiany koła: Wykonywana nieprawidłowo zmiana koła zagraża bezpieczeństwu. Samochód może ześlizgnąć się z podnośnika i spowodować poważne obrażenia.

Pasażer może spowodować ześlizgnięcie się samochodu, skutkujące poważnymi obrażeniami.

UWAGA Przed użyciem podnośnika upewnij się, czy jest on dobrze nasmarowany.

1. Zatrzymaj się na twardej i równej nawierzchni możliwie najdalej od ruchu drogowego i włącz hamulec postojowy.

2. Ustaw dźwignię zmiany biegów skrzyni automatycznej w pozycji Park (P), a w przypadku skrzyni manualnej włącz pierwszy lub wsteczny bieg (R) i wyłącz silnik.

3. Włącz światła awaryjne.

4. Poproś wszystkich pasażerów o opuszczenie samochodu i oddalenie się w bezpieczne miejsce, z dala od samochodu i ruchu drogowego.

5. Wyjmij podnośnik, narzędzia i koło zapasowe.

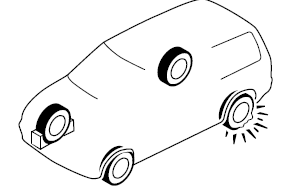

6. Zablokuj koło będące po przekątnej samochodu względem koła z przebitą oponą. Aby zablokować koło, umieść kliny blokujące po obu stronach koła.

UWAGA Nie mając klinów do zablokowania koła użyj kamieni lub drewnianych klocków o takiej wielkości, aby zatrzymać koło.

Zdejmowanie koła

OSTRZEŻENIE

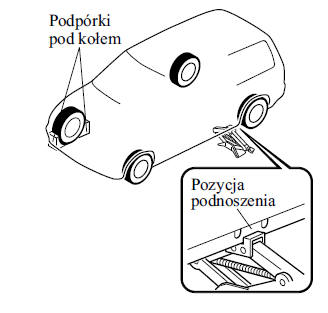

Podczas podnoszenia samochodu zawsze ustawiaj dźwignię zmiany biegów w pozycji 1. lub wstecznego biegu (samochód z manualną skrzynią biegów) lub dźwignię wybierania biegów w pozycji P (samochód z automatyczną skrzynią biegów), włączaj hamulec postojowy i umieszczaj kliny pod kołami znajdującymi się po przekątnej w stosunku do podnośnika: Wymiana przebitej opony bez zastosowania klinów pod kołami zagraża bezpieczeństwu, ponieważ samochód może się poruszyć i upaść z podnośnika, nawet jeśli dźwignia zmiany biegów znajduje się w pozycji 1. lub wstecznego biegu bądź dźwignia wybierania biegów znajduje się w pozycji P, co może doprowadzić do wypadku.

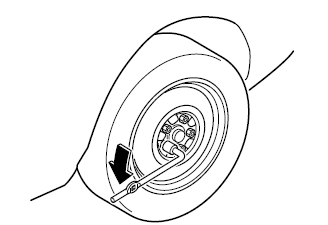

1. Jeśli Twój samochód wyposażony jest w stalowe obręcze, podważ kołpak piasty płaską końcówką korby podnośnika.

PRZESTROGA

Do wymontowania kołpaka piasty użyj korby podnośnika. Używanie do tego celu wyłącznie rąk może spowodować obrażenia. Ponadto, używanie narzędzia innego niż korba podnośnika może spowodować uszkodzenie koła lub kołpaka piasty.

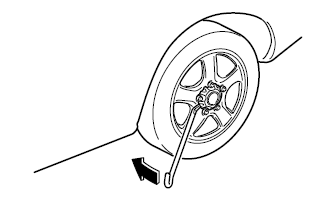

2. Poluzuj nakrętki koła po kolei obracając każdą o jeden obrót w kierunku przeciwnym do wskazówek zegara. Nie zdejmuj żadnej nakrętki zanim koło nie zostanie uniesione z ziemi.

3. Postaw podnośnik na podłożu.

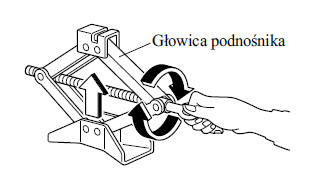

4. Obracaj śrubą podnośnika w kierunku wskazanym na rysunku, aby unieść głowicę podnośnika na wysokość punktu podparcia.

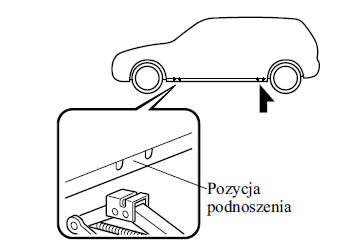

5. Umieść podnośnik w miejscu przeznaczonym do podnoszenia znajdującym się najbliżej zmienianego koła.

6. Kontynuuj obracanie śrubą podnośnika do momentu, kiedy głowica podnośnika nasunie się na punkt podparcia podwozia.

OSTRZEŻENIE

Używaj wyłącznie oznaczonych przednich i tylnych miejsc podparcia podnośnika zalecanych w niniejszej instrukcji: Próba umieszczania podnośnika w miejscach innych niż zalecane zagraża bezpieczeństwu. Samochód może ześlizgnąć się z podnośnika i spowodować poważne, a nawet śmiertelne obrażenia. Używaj wyłącznie oznaczonych przednich i tylnych miejsc podparcia podnośnika zalecanych w tej instrukcji.

Używaj wyłącznie podnośnika dostarczonego wraz z Twoją Mazdą: Używanie podnośnika innego niż ten zaprojektowany dla Twojej Mazdy zagraża bezpieczeństwu. Samochód może ześlizgnąć się z podnośnika i spowodować poważne obrażenia.

Nigdy nie umieszczaj żadnych przedmiotów pod podnośnikiem: Podnoszenie samochodu za pomocą podnośnika, pod którym znajduje się jakiś przedmiot, zagraża bezpieczeństwu. Podnośnik może się ześlizgnąć, a samochód opaść i spowodować poważne obrażenia.

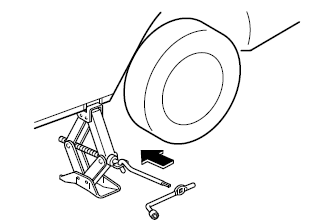

7. Włóż korbę podnośnika i nałóż na nią klucz do kół.

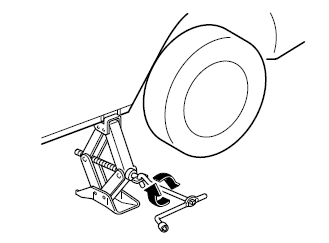

8. Obracaj korbą podnośnika zgodnie z ruchem wskazówek zegara i podnieś samochód na taką wysokość, aby można było założyć koło zapasowe.

Przed odkręceniem nakrętek koła upewnij się, czy Twoja Mazda jest właściwie unieruchomiona i czy nie może się ześlizgnąć albo przemieścić.

OSTRZEŻENIE

Nie podnoś samochodu wyżej, niż to konieczne: Podnoszenie samochodu powyżej koniecznego poziomu jest niebezpieczne, gdyż może spowodować brak stabilności samochodu i doprowadzić do wypadku.

Nigdy nie wchodź pod samochód podniesiony na podnośniku: Wchodzenie pod samochód podniesiony na podnośniku jest niebezpieczne. Jeśli samochód ześlizgnie się z podnośnika, może spowodować poważne obrażenia, a nawet śmierć.

9. Odkręć nakrętki koła, odkręcając je przeciwnie do ruchu wskazówek zegara; następnie zdejmij uszkodzone koło.

Zakładanie koła zapasowego

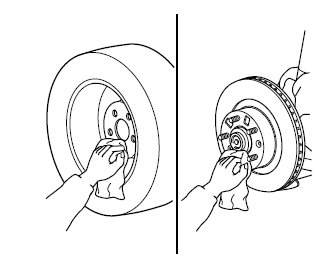

1. Usuń za pomocą szmatki kurz i zabrudzenia z powierzchni montażowych koła i piasty oraz ze śrub.

OSTRZEŻENIE

Przed zmianą koła lub wymianą opony upewnij się, czy powierzchnie montażowe koła i piasty oraz nakrętki koła są czyste: Przy zmianie koła lub wymianie opony pozostawienie kurzu lub zabrudzeń na powierzchniach montażowych koła, piasty i śrubach zagraża bezpieczeństwu. Nakrętki koła mogą się odkręcić podczas jazdy i spowodować odpadnięcie koła, co prowadzi do wypadku.

2. Załóż koło zapasowe.

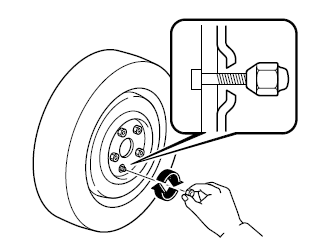

3. Wkręć nakrętki stożkową stroną do wnętrza; dokręć je palcami.

OSTRZEŻENIE

Nie smaruj nakrętek kół i śrub oraz nie dokręcaj nakrętek momentem większym niż zalecany: Smarowanie nakrętek kół i śrub zagraża bezpieczeństwu. Nakrętki koła mogą się odkręcić podczas jazdy i spowodować odpadnięcie koła, co prowadzi do wypadku. Ponadto nakrętki kół i śruby mogą ulec uszkodzeniu, jeżeli dokręci się je mocniej niż to jest konieczne.

4. Obracaj korbą podnośnika przeciwnie do ruchu wskazówek zegara i opuść samochód na ziemię.

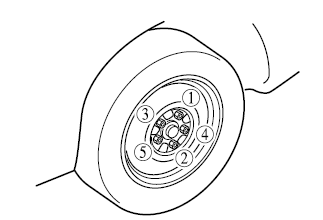

5. Za pomocą klucza do kół dokręć nakrętki w kolejności wskazanej na rysunku.

Jeśli nie masz pewności co do tego, jak mocno nakrętki powinny być dokręcone, poproś o ich sprawdzenie w specjalistycznym serwisie, zalecamy Autoryzowaną Stację Obsługi Mazdy.

OSTRZEŻENIE

Zawsze starannie i właściwie dokręć nakrętki koła: Niewłaściwie lub zbyt słabo dokręcone nakrętki koła zagrażają bezpieczeństwu. Koło może drżeć lub odpaść podczas jazdy. To z kolei może spowodować utratę panowania nad samochodem i doprowadzić do poważnego wypadku.

Upewnij się, czy wkręciłeś te same nakrętki, które zostały wykręcone lub zastąp je nakrętkami metrycznymi o tych samych parametrach: Ponieważ śruby i nakrętki mocujące koła Twojej Mazdy mają gwinty metryczne, używanie nakrętek niemetrycznych zagraża bezpieczeństwu. Niemetryczna nakrętka może uszkodzić metryczną śrubę i nie zabezpieczyć koła, co może spowodować jego odpadnięcie i doprowadzić do wypadku.

6. Usuń kliny blokujące spod kół i schowaj na swoje miejsce narzędzia oraz podnośnik.

7. Umieść uszkodzone koło w bagażniku.

8. Sprawdź ciśnienie w oponie.

9. Jak najszybciej zleć naprawę lub wymianę opony.

OSTRZEŻENIE

Nie jedź, jeśli nawet tylko w jednej oponie ciśnienie jest nieprawidłowe: Jazda z oponami o nieprawidłowym ciśnieniu zagraża bezpieczeństwu. Opony z nieprawidłowym ciśnieniem mają wpływ na sterowność pojazdu i mogą być przyczyną do wypadku. Sprawdź ciśnienie we wszystkich oponach, z kołem zapasowym włącznie.

UWAGA Odpowiednio zabezpiecz podnośnik i narzędzia, aby nie hałasowały podczas jazdy.
