Kamera wsteczna wspomaga kierowcę podczas cofania, przekazując obraz obszaru za pojazdem.
Obraz z kamery jest wyświetlany na wyświetlaczu informacyjnym.
OstrzeżenieKamera wsteczna nie zwalnia kierowcy z obowiązku obserwacji obszaru za pojazdem. Należy pamiętać, że na wyświetlaczu nie są widoczne obiekty znajdujące się poza polem widzenia kamery i czujników układu ułatwiającego parkowanie, np. poniżej zderzaka lub pod pojazdem.
Nie cofać ani nie parkować pojazdu, opierając się wyłącznie na obrazie z kamery wstecznej.
Przed ruszeniem zawsze sprawdzić otoczenie pojazdu.
Włączanie
Kamera wsteczna jest uruchamiana automatycznie w momencie włączenia biegu wstecznego.
Funkcjonowanie

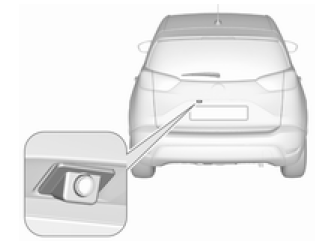

Kamera jest zamontowana nad tablicą rejestracyjną.
Obszar wyświetlany przez kamerę jest ograniczony. Odległość widoczna na wyświetlaczu różni się od rzeczywistej odległości.

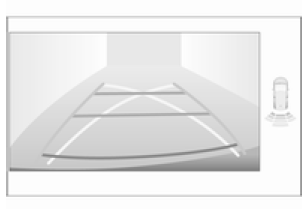

Linie pomocnicze
Linie pionowe wskazują ogólny kierunek ruchu pojazdu, a odległość między nimi odpowiada szerokości samochodu bez lusterek. Pierwsza linia pozioma wskazuje odległość około 30 cm od krawędzi tylnego zderzaka pojazdu. Górne linie poziome wskazują odległości około 1 i 2 metrów od krawędzi tylnego zderzaka pojazdu. Krzyżujące się krzywe oznaczają maksymalny promień skrętu.
Wyłączanie linii pomocniczych
Wyświetlanie linii pomocniczych
można wyłączyć na wyświetlaczu
informacyjnym. Wybrać Ustawienia,
Pojazd, Wykrywanie kolizji,
Linie
pomocnicze kamery wstecznej,
.
Wyłączanie
Kamera zostaje wyłączona po przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok. 10 sekund.
Ograniczenia systemu
Kamera wsteczna może działać nieprawidłowo, gdy:
Wokół pojazdu jest ciemno.
Na soczewki kamery pada wiązka światła reflektorów.
Podczas jazdy w nocy.
Widoczność jest ograniczona przez warunki atmosferyczne, np. mgłę, opady deszczu lub śniegu.
Soczewki kamery są zasłonięte przez śnieg, lód, błoto pośniegowe, błoto, brud.
Oczyścić soczewkę, spłukać ją wodą i wytrzeć miękką szmatką.
Zostanie otwarta tylna klapa.
Pojazd holuje elektrycznie połączoną przyczepę.
Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
Występują skrajnie duże zmiany temperatur.
