Peugeot 3008 - Instrukcja Obslugi: Visiopark 1 – Visiopark 2

Gdy silnik pracuje, układy umożliwiają wyświetlanie na ekranie dotykowym obrazu otoczenia w pobliżu samochodu za pomocą jednej kamery (w wersji Visiopark 1) lub dwóch kamer (w wersji Visiopark 2).

Ekran dzieli się na dwie części: lewa pokazuje widok otoczenia w pobliżu, a prawa – widok z góry samochodu.

Czujniki układu wspomagania parkowania uzupełniają informację o widoku z góry samochodu.

W lewej części mogą być wyświetlane różne widoki otoczenia:

• widok standardowy,
• widok 180°,
• powiększenie.

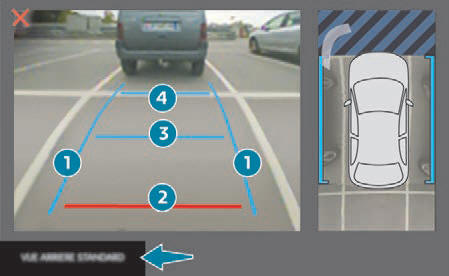

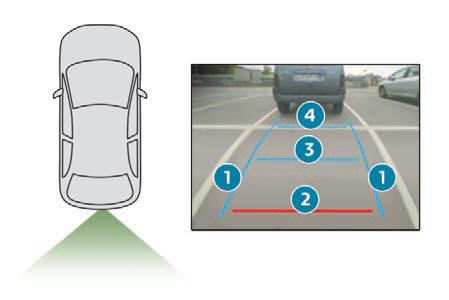

Niebieskie linie 1 oznaczają szerokość samochodu z rozłożonymi lusterkami wstecznymi. Ich kierunek zmienia się zgodnie z położeniem kierownicy.

Czerwona linia 2 oznacza odległość 30 cm od tylnego zderzaka, a dwie niebieskie linie 3 i 4 oznaczają odpowiednio odległość 1 m i 2 m.

Domyślnie jest włączony tryb AUTO.

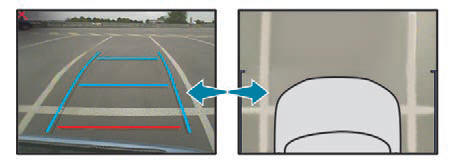

W tym trybie układ wybiera najlepszy widok do wyświetlenia (standardowy lub powiększony) w zależności od informacji przekazywanych przez układ wspomagania parkowania.

Typ widoku można zmienić w dowolnym momencie w trakcie manewru.

Nacisnąć przycisk w dolnym lewym rogu ekranu dotykowego.

Wybrać typ widoku:

• "Widok standardowy",
• "Widok 180",
• "Powiększenie",
• "Widok AUTO".

Zawartość ekranu zostaje zaktualizowana natychmiast zgodnie z wybranym typem widoku.

Stan układu nie zostaje zapamiętany po wyłączeniu zapłonu.

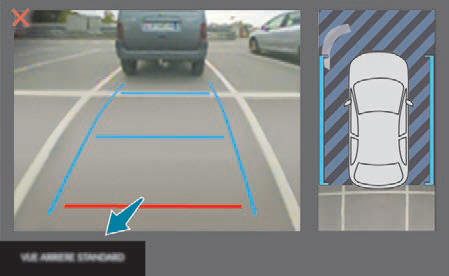

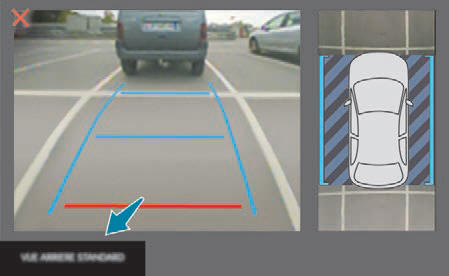

Za pomocą jednej lub dwóch kamer układ rejestruje obraz otoczenia samochodu w trakcie manewrowania z małą prędkością.

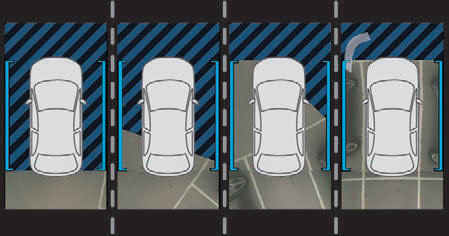

Widok z góry samochodu w jego bezpośrednim otoczeniu jest odtwarzany w czasie rzeczywistym w miarę przebiegu manewru.

Widok taki ułatwia ustawienie samochodu podczas parkowania i pokazanie wszystkich przeszkód w pobliżu.

Widok zostaje automatycznie skasowany, jeżeli samochód pozostaje zbyt długo w bezruchu.

W wersji Visiopark 2 podczas jazdy do przodu i cofania widok jest odtwarzany przy użyciu obu kamer.

Może się zdarzyć, że widok centralny nie zostanie odtworzony po włączeniu funkcji.

Jeżeli funkcja zostanie włączona po rozpoczęciu jazdy, widok centralny może zostać całkowicie wyświetlony.

Układ zapewnia pomoc wizualną i w żadnym wypadku nie może zastąpić czujności kierowcy. Obrazy przekazywane przez kamerę lub kamery mogą być zniekształcone przez rzeźbę terenu. Obecność cienia w przypadku nasłonecznienia lub niedostatecznego oświetlenia może spowodować zaciemnienie obrazu i obniżenie kontrastu.

Zalecenia dotyczące pielęgnacji

Przy złej pogodzie lub zimą należy upewnić się, że czujniki i soczewki kamer nie są pokryte błotem, szronem lub śniegiem.

Należy regularnie sprawdzać czystość soczewek kamer.

W razie potrzeby oczyścić kamery miękką, suchą ściereczką.

Myjąc samochód wodą pod ciśnieniem, nie zbliżać dyszy do kamer i czujników parkowania na odległość mniejszą niż 30 cm.

Widok z tyłu

Aby włączyć kamerę usytuowaną na klapie tylnej, włączyć wsteczny bieg i nie przekraczać prędkości 10 km/h.

Układ wyłącza się:

• automatycznie przy prędkości większej od około 10 km/h,
• automatycznie przy otwarciu klapy tylnej,
• po wyłączeniu wstecznego biegu (obraz pozostaje wyświetlony przez 7 sekund),
• po naciśnięciu czerwonego krzyżyka w lewym górnym rogu ekranu dotykowego.

Tryb AUTO

Ten tryb jest włączony domyślnie.

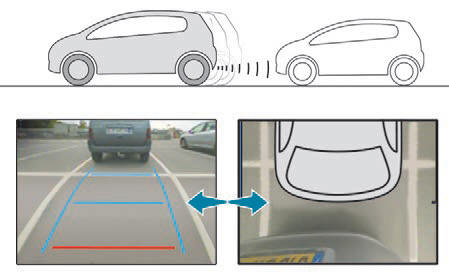

Dzięki czujnikom w tylnym zderzaku, przy zbliżaniu się do przeszkody przy czerwonej linii (mniej niż 30 cm) podczas manewru widok w trybie automatycznym zmienia się z widoku z tyłu na widok z góry.

Widok standardowy

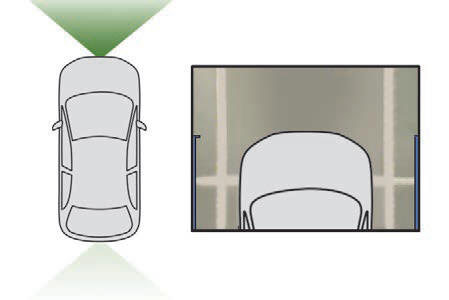

Na ekranie jest widoczny obraz obszaru za samochodem.

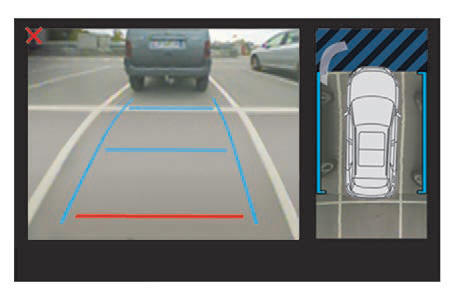

Niebieskie linie 1 oznaczają szerokość samochodu z rozłożonymi lusterkami wstecznymi. Ich kierunek zmienia się zgodnie z położeniem kierownicy.

Czerwona linia 2 oznacza odległość 30 cm od tylnego zderzaka, a dwie niebieskie linie 3 i 4 oznaczają odpowiednio odległość 1 m i 2 m.

Widok ten jest dostępny w trybie AUTO albo po dokonaniu wyboru w menu zmiany widoku.

Powiększenie

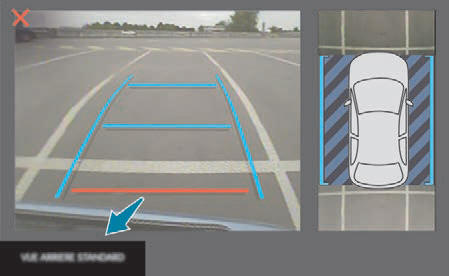

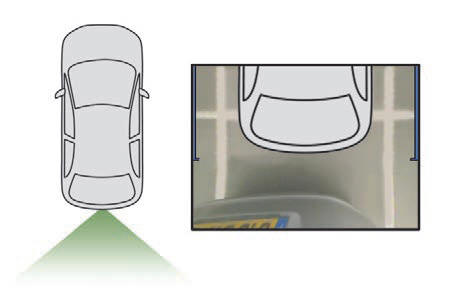

Kamera rejestruje obraz otoczenia podczas manewru, aby odtwarzać widok z góry tyłu samochodu w jego bliskim otoczeniu, co umożliwia manewrowanie samochodem wśród otaczających przeszkód.

Widok ten jest dostępny w trybie AUTO albo po dokonaniu wyboru w menu zmiany widoku.

Przeszkody mogą wydawać się bardziej oddalone niż są w rzeczywistości. Podczas manewru koniecznie trzeba obserwować w lusterkach wstecznych obszar po obu stronach pojazdu. Układ wspomagania parkowania tyłem również dostarcza informacje dotyczące otoczenia samochodu.

Widok 180°

Widok 180° ułatwia wyjazd tyłem z miejsca parkowania, umożliwiając dostrzeżenie zbliżających się samochodów, rowerzystów lub pieszych.

Widok ten nie jest zalecany w celu wykonania pełnego manewru.

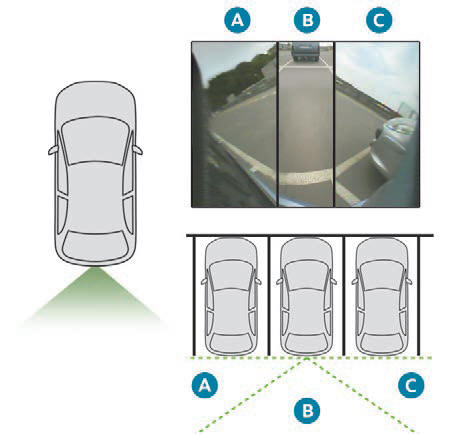

Dzieli się on na 3 strefy: lewą A, środkową B i prawą C.

Widok ten jest dostępny wyłącznie po dokonaniu wyboru w menu zmiany widoku.

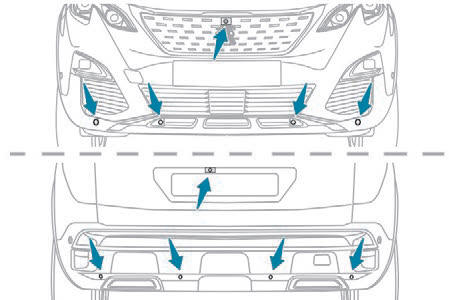

Samochód ma jedną kamerę z przodu, która jest zamontowana w kracie wlotu powietrza, oraz jedną kamerę z tyłu, która znajduje się przy przycisku otwierania klapy tylnej.

Przy wykorzystaniu tych kamer wyświetla obrazy otoczenia samochodu na ekranie dotykowym, przedstawiając widok z tyłu samochodu, gdy włączony jest wsteczny bieg, a także widok z przodu pojazdu, gdy dźwignia zmiany biegów jest w położeniu neutralnym albo włączony jest któryś bieg.

Widok z tyłu

Układ włącza się automatycznie po włączeniu wstecznego biegu.

Układ wyłącza się:

• automatycznie przy prędkości większej od około 10 km/h,
• po wyłączeniu wstecznego biegu (po 7 sekundach widok z tyłu zostaje zastąpiony widokiem z przodu),
• po naciśnięciu czerwonego krzyżyka w lewym górnym rogu ekranu dotykowego.

Jeśli do haka holowniczego jest podłączona przyczepa lub zamontowano na nim bagażnik rowerowy, obszar za pojazdem na widoku z góry będzie ciemny. Widok otoczenia będzie odtwarzany wyłącznie przez przednią kamerę.

Widoki z tyłu są podobne do opisanych dla wersji Visiopark 1.

Więcej informacji na temat Visiopark 1 zawiera odpowiedni rozdział.

Widok z przodu i z tyłu

Gdy silnik pracuje, a prędkość jest
mniejsza od 20 km/h, układ włącza się w menu Samochód/Jazda ekranu dotykowego:

• Wybrać "Wspomaganie poprzez widok panoramiczny".

Domyślnie zostaje wyświetlony tryb AUTO, ukazując widok z przodu, jeżeli skrzynia biegów jest w położeniu neutralnym lub włączony jest któryś bieg, albo widok z tyłu, jeżeli włączony jest wsteczny bieg.

Układ wyłącza się:

• automatycznie przy prędkości większej od około 30 km/h (obraz znika chwilowo od 20 km/h),
• po naciśnięciu czerwonego krzyżyka w lewym górnym rogu ekranu dotykowego.

Tryb AUTO

Ten tryb jest włączony domyślnie.

Dzięki czujnikom w przednim zderzaku, przy zbliżaniu się do przeszkody podczas manewru widok w trybie automatycznym zmienia się z widoku z przodu na widok z góry.

Widok standardowy

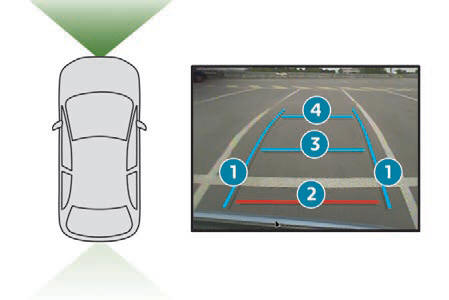

Na ekranie jest wyświetlany obraz obszaru przed samochodem.

Niebieskie linie 1 oznaczają szerokość samochodu z rozłożonymi lusterkami wstecznymi. Ich kierunek zmienia się zgodnie z położeniem kierownicy.

Czerwona linia 2 oznacza odległość 30 cm od tylnego zderzaka, a dwie niebieskie linie 3 i 4 oznaczają odpowiednio odległość 1 m i 2 m.

Widok ten jest dostępny w trybie AUTO albo po dokonaniu wyboru w menu zmiany widoku.

Powiększenie

Kamera rejestruje obraz otoczenia podczas manewru, aby odtwarzać widok z góry przodu samochodu w jego bliskim otoczeniu, co umożliwia manewrowanie samochodem wśród otaczających przeszkód.

Widok ten jest dostępny w trybie AUTO albo po dokonaniu wyboru w menu zmiany widoku.

Przeszkody mogą wydawać się bardziej oddalone niż są w rzeczywistości. Podczas manewru koniecznie trzeba obserwować w lusterkach wstecznych obszar po obu stronach pojazdu. Funkcje wspomagania parkowania przodem i tyłem również dostarczają informacji dotyczących otoczenia samochodu.

Widok 180°

Widok 180° ułatwia wyjazd przodem z miejsca parkowania, umożliwiając dostrzeżenie zbliżających się samochodów, rowerzystów lub pieszych.

Widok ten nie jest zalecany w celu wykonania pełnego manewru.

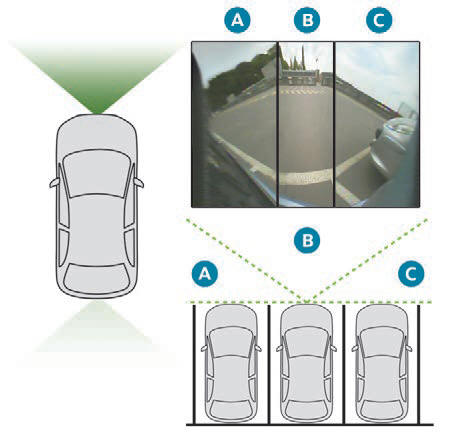

Dzieli się on na 3 strefy: lewą A, środkową B i prawą C.

Widok ten jest dostępny wyłącznie po dokonaniu wyboru w menu zmiany widoku.
