Peugeot 3008 - Instrukcja Obslugi: Wymiana żarówki

Reflektory są wyposażone w klosze z poliwęglanu pokryte warstwą ochronną:

•  Nie należy ich czyścić suchą ściereczką ani szmatką polerską i nie używać detergentu ani rozpuszczalnika.
•  Używać gąbki i wody z mydłem lub środka o obojętnym pH.
•  W przypadku korzystania z myjki ciśnieniowej w celu usunięcia silnych zabrudzeń nie należy zbyt długo kierować strumienia wody na lampy oraz ich oprawy, aby nie uszkodzić ich warstw ochronnych ani uszczelek.

Wymianę żarówek wykonywać po wyłączeniu zapłonu i kilka minut po wyłączeniu reflektorów – ryzyko poważnego poparzenia!

•  Nie dotykać żarówki bezpośrednio palcami: używać ściereczek niepozostawiających włókien.

Aby nie uszkodzić reflektora, koniecznie trzeba stosować wyłącznie żarówki z filtrem UV. Wymieniać uszkodzoną żarówkę na nową tego samego typu i o takich samych parametrach.

W pewnych warunkach atmosferycznych (np. niska temperatura lub wilgotność) na wewnętrznej powierzchni kloszy reflektorów i świateł tylnych może pojawić się lekkie zaparowanie, co jest normalnym zjawiskiem. Zaparowanie to znika w ciągu kilku minut od zapalenia świateł. Diody elektroluminescencyjne (LED) W sprawie wymiany tego typu żarówek należy kontaktować się z ASO sieci PEUGEOT albo warsztatem specjalistycznym.

Żarówki halogenowe Żeby jakość oświetlenia była dobra, żarówka musi być prawidłowo umieszczona w obudowie.

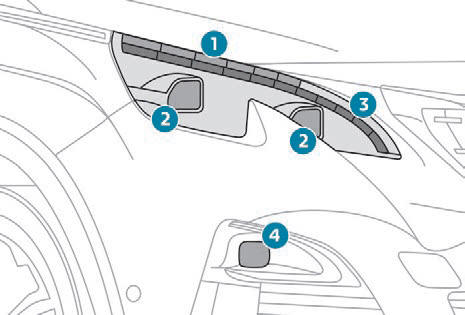

Model ze światłami "Full LED"

1. Kierunkowskazy (LED).
2. Światła drogowe/mijania (LED).
3. Światła dzienne/pozycyjne (LED).
4. Reflektory przeciwmgłowe (LED)

Nie dotykać reflektorów "Full LED". Niebezpieczeństwo porażenia prądem! Skontaktować się z ASO sieci PEUGEOT albo z warsztatem specjalistycznym.

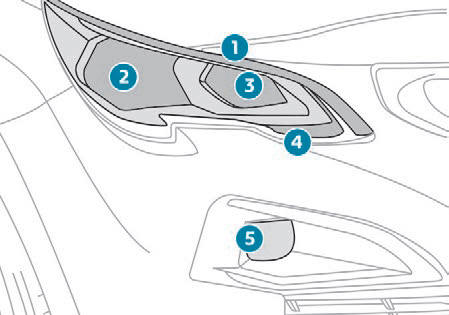

Model ze światłami halogenowymi

1. Światła dzienne/pozycyjne (LED).
2. Światła mijania (H7).
3. Światła drogowe (HB3).
4. Kierunkowskazy (PWY24W).
5. Reflektory przeciwmgłowe (H11).

Otwieranie pokrywy komory silnika/ dostęp do żarówek Silnik jest gorący: należy zachować ostrożność – ryzyko poparzenia! Uważać na przedmioty i części ubrania, które mogą zostać pochwycone przez łopatki wentylatora silnika – ryzyko uduszenia!

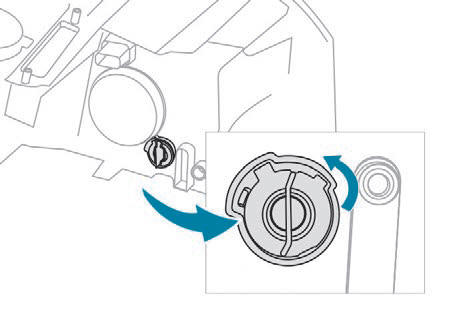

Wymiana żarówki kierunkowskazu (w modelach ze światłami halogenowymi)

Szybsze miganie kontrolki lewego lub prawego kierunkowskazu oznacza usterkę żarówki kierunkowskazu po odpowiedniej stronie.

• Obrócić o ćwierć obrotu oprawę żarówki w lewo i ją wyciągnąć.
• Obrócić żarówkę o ćwierć obrotu, wyjąć ją i zamontować nową.

W celu zamontowania wykonać te czynności w odwrotnej kolejności.

Żarówki w kolorze bursztynowym, takie jak w kierunkowskazach, trzeba wymieniać na żarówki o tych samych parametrach i identycznym kolorze.

Przy montażu starannie zamknąć pokrywę ochronną, aby zapewnić szczelność lampy.

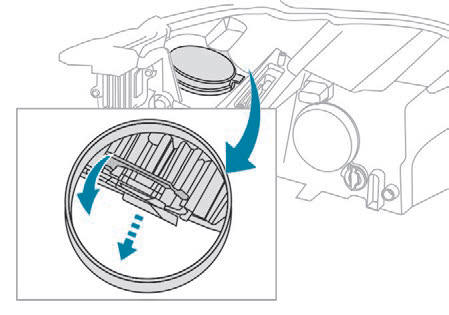

Wymiana żarówek świateł mijania (w modelach ze światłami halogenowymi)

• Zdjąć pokrywę ochronną, pociągając za występ.
• Pociągnąć złącze do tyłu, aby je odłączyć.
• Pociągnąć żarówkę do tyłu, aby ją wyjąć.
• Wymienić żarówkę.

Aby założyć żarówkę, należy postępować w odwrotnej kolejności.

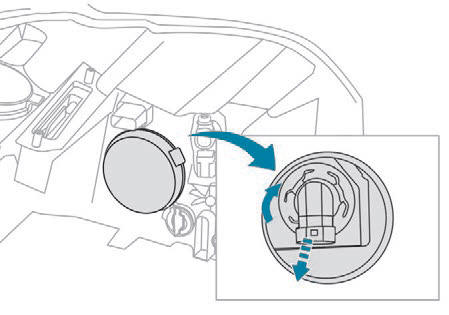

Wymiana żarówek świateł drogowych (w modelach ze światłami halogenowymi)

• Zdjąć pokrywę ochronną, pociągając za występ.
• Obrócić oprawę żarówki o ćwierć obrotu i wyjąć ją.
• Wyjąć żarówkę i wymienić ją.

Aby założyć żarówkę, należy postępować w odwrotnej kolejności

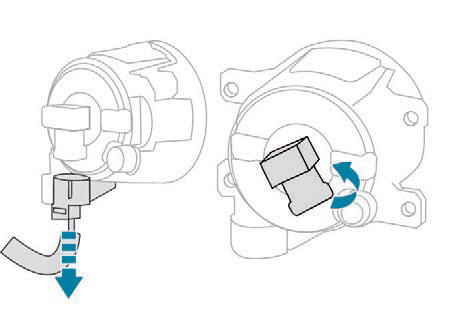

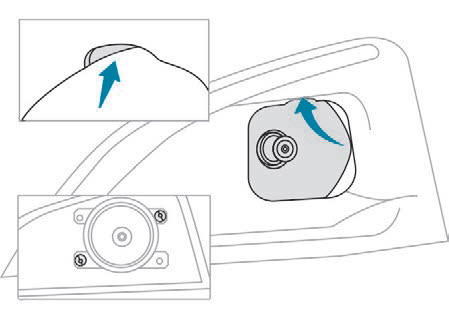

Wymiana żarówek reflektorów przeciwmgłowych (w modelach ze światłami halogenowymi)

• Wsunąć płaski wkrętak w otwór nakładki ozdobnej.
• Pociągnąć i podważyć, aby odczepić nakładkę ozdobną reflektora przeciwmgłowego.
• Wykręcić dwie śruby mocujące wkrętakiem Torx.
• Wyjąć moduł z obudowy.

• Odłączyć złącze oprawy żarówki.
• Obrócić oprawę żarówki o ćwierć obrotu i wyjąć ją.
• Wymienić całość.

Przy montażu postępować w odwrotnej kolejności.

W celu wymiany żarówek tego typu można również skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

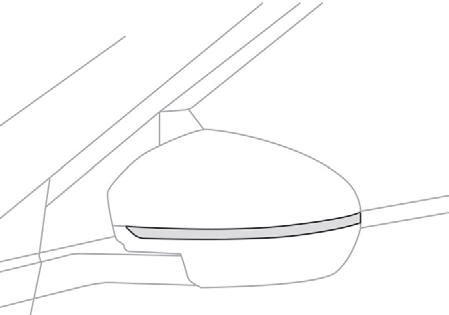

Kierunkowskazy boczne (LED)

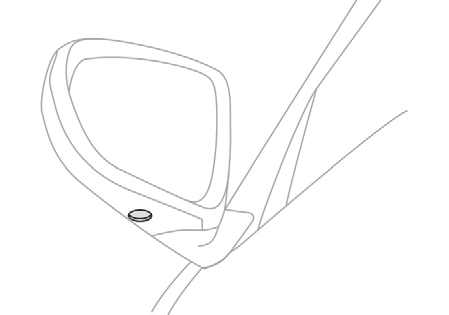

Lampki boczne (LED)

1. Światła stop (LED).
2. Światła pozycyjne/dzienne (LED).
3. Kierunkowskazy (WY16W bursztynowe).
4. Światła cofania (W16W).
5. Światło przeciwmgłowe (P21W).

LED: diody elektroluminescencyjne

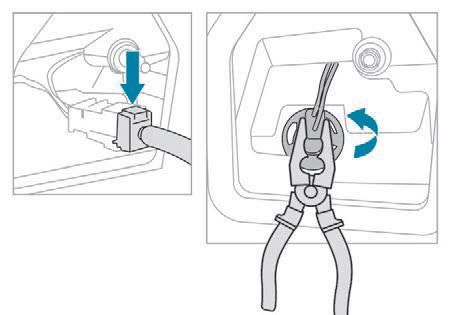

Kierunkowskazy (na błotnikach)

• Otworzyć pokrywę bagażnika, a następnie odczepić pokrywę po właściwej stronie.
• Poluzować śrubę mocującą lampę kluczem nasadowym 10 mm.
• Aby nakrętka nie wpadła do okładziny błotnika, należy wcześniej podłożyć pod nią szmatkę.
• Wykręcić ręcznie i odkręcić nakrętkę mocującą lampę.
• Zwolnić zatrzask mocujący, wyciągając nieco lampę.

• Wyjąć ostrożnie lampę od zewnątrz, pociągając do tyłu, a następnie do góry.
• Odłączyć złącze lampy.
• Obrócić oprawę żarówki o ćwierć obrotu za pomocą standardowych szczypiec i wyjąć ją.
• Wyjąć żarówkę i wymienić ją.

Aby założyć żarówkę, należy postępować w odwrotnej kolejności.

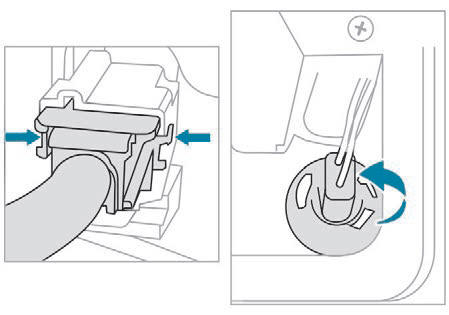

Światła cofania (na pokrywie bagażnika)

• Otworzyć pokrywę bagażnika, a następnie wsunąć płaski wkrętak w wycięcie, aby odczepić pokrywę po właściwej stronie.
• Poluzować śrubę mocującą lampę kluczem nasadowym 10 mm.
• Wykręcić ręcznie i odkręcić nakrętkę mocującą lampę.
• Zwolnić zatrzask mocujący, wyciągając nieco lampę.

• Wyjąć ostrożnie lampę od zewnątrz, pociągając do tyłu.
• Odłączyć złącze światła, naciskając z każdego boku.
• Obrócić oprawę żarówki o ćwierć obrotu i wyjąć ją.
• Wyjąć żarówkę i ją wymienić.

Przy montażu postępować w odwrotnej kolejności.

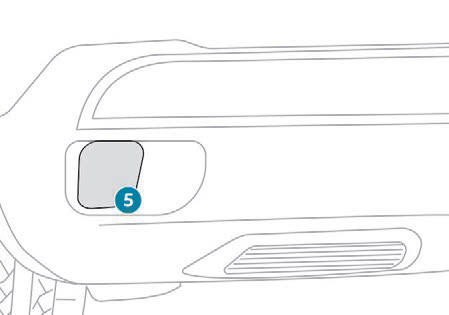

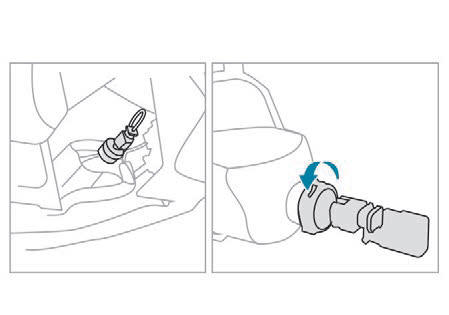

Światła przeciwmgłowe

Te żarówki wymienia się od zewnętrznej strony tylnego zderzaka:

• Wsunąć dłoń pod zderzak.
• Obrócić oprawę żarówki o ćwierć obrotu i wyjąć ją.
• Obrócić żarówkę o ćwierć obrotu, wyjąć ją i zamontować nową.

W celu zamontowania wykonać te czynności w odwrotnej kolejności.

Wymieniając żarówkę w ciągu kilku minut od wyłączenia zapłonu, należy uważać, aby nie dotknąć tłumika – grozi to poparzeniem!

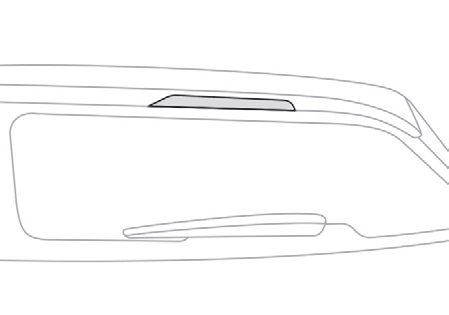

Trzecie światło stop (LED)

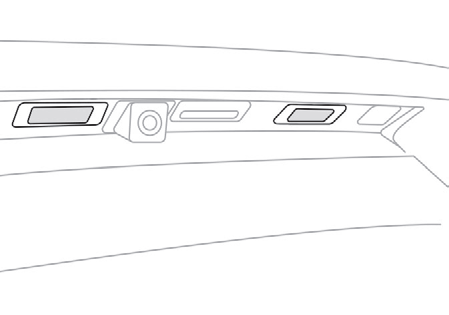

Oświetlenie tablicy rejestracyjnej

• Włożyć cienki śrubokręt w szczelinę przezroczystej osłony.
• Podważyć, aby ją odpiąć.
• Zdjąć przezroczystą osłonę.
• Wyciągnąć i wymienić żarówkę.
